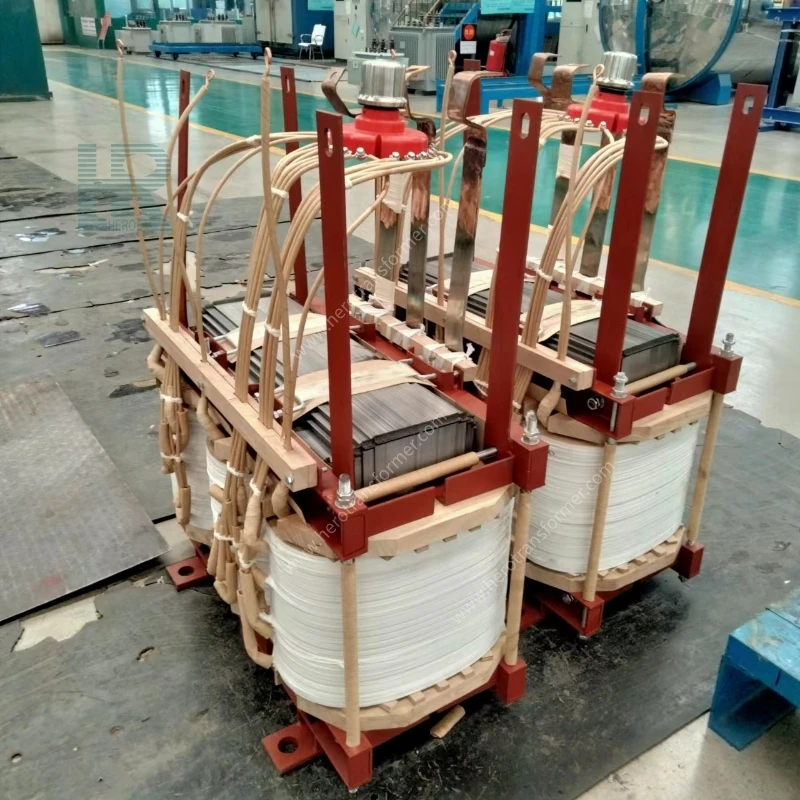

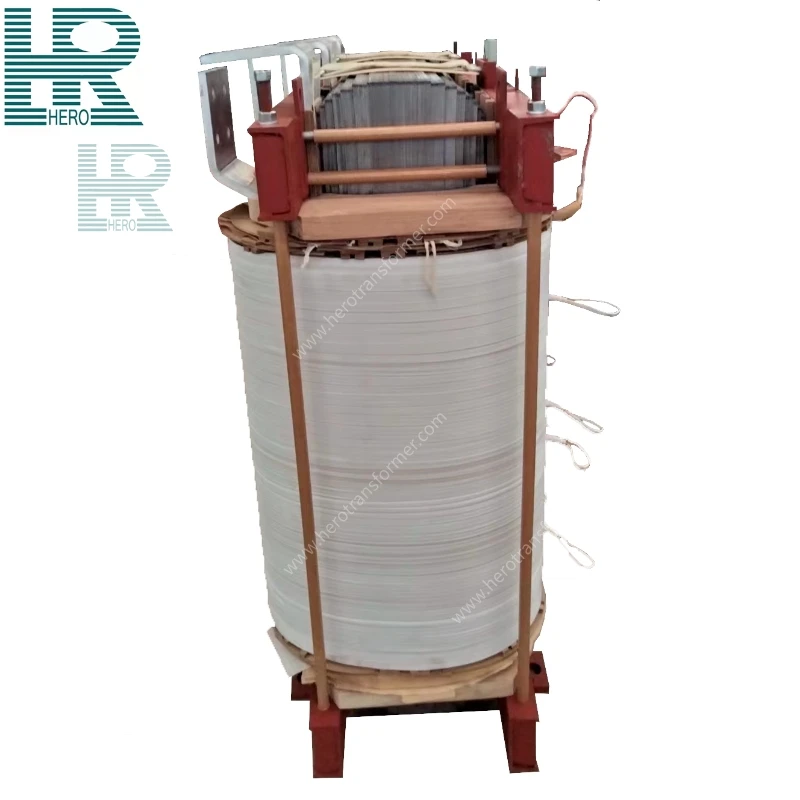

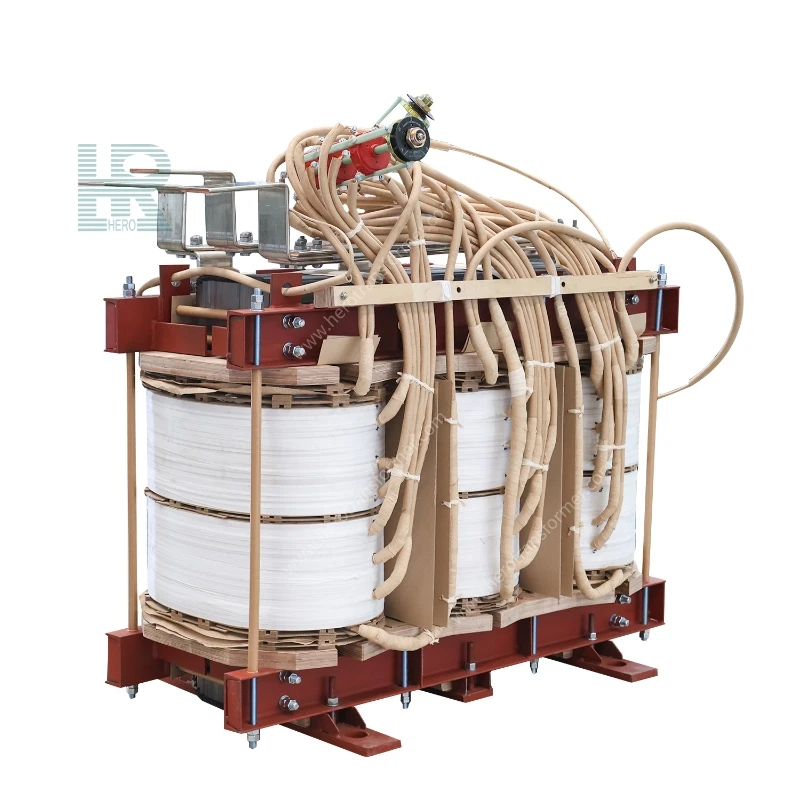

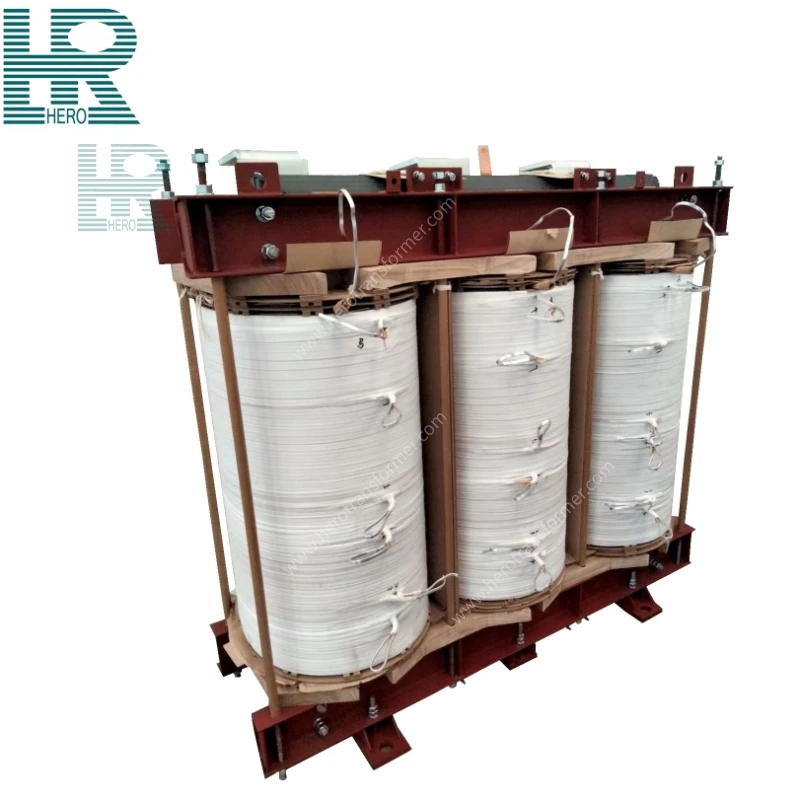

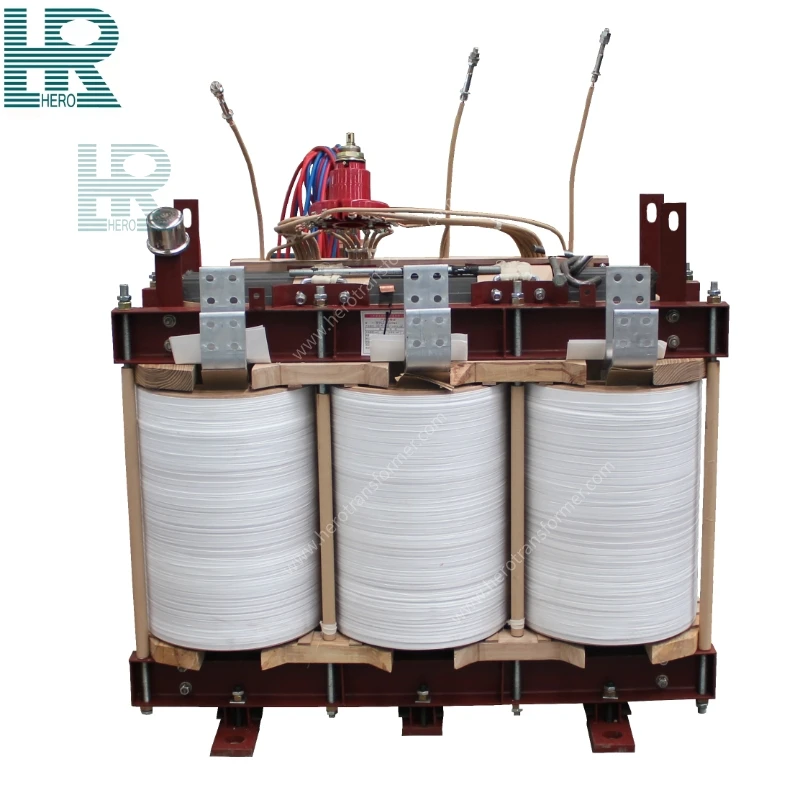

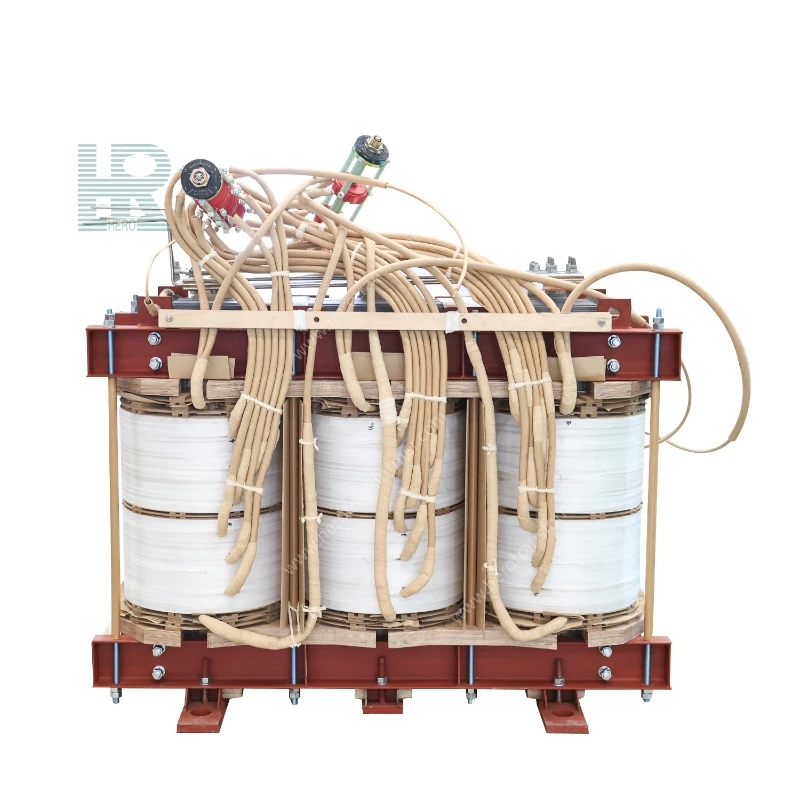

Ensemble noyau et bobine de transformateur immergé dans l'huile
Cet ensemble noyau et bobine de transformateur immergé dans l'huile universel est l'ensemble électromagnétique de base pour divers transformateurs de distribution et de puissance immergés dans l'huile. Il intègre le noyau, les enroulements haute et basse tension, le support d'isolation, les prises de plomb et la structure de serrage globale dans un seul assemblage. Les capacités vont de 30 kVA à 31 500 kVA, adaptables à plusieurs niveaux de tension de 6 à 110 kV, compatibles avec les réseaux électriques nationaux et les projets d'exportation 50/60 Hz à l'étranger. Il peut être utilisé pour les nouvelles installations de transformateurs ou en remplacement des anciens transformateurs lors des révisions. L'ensemble du processus implique une immersion dans de l'huile séchée sous vide, ce qui entraîne de faibles pertes, une résistance aux courts-circuits et un faible bruit de fonctionnement, répondant aux normes courantes telles que GB1094, IEC et ANSI.
| Capacité | 30 kVA ~ 31 500 kVA |
| Haute tension | 6 kV / 10 kV / 35 kV / 110 kV et 7,2 kV / 13,8 kV / 24,94 kV / 34,5 kV |
| Basse tension | 0,4 kV/0,69 kV/208Y/120 V/277/480 V, etc. |
| Fréquence | 50 Hz / 60 Hz (sélectionnable) |
| Régulation de tension | ±2 × 2,5 % (5 prises), changement de prise hors circuit (sans charge) |
| Groupe de connexion | Dyn11, Yyn0 |
| Classe d'isolation | Classe A (105 ℃) |
Des options d'efficacité énergétique double (pertes élevées et faibles) sont disponibles, compatibles avec l'efficacité énergétique de niveau 1 et les normes d'économie d'énergie du DOE à l'étranger ;
Des options d'efficacité énergétique double (pertes élevées et faibles) sont disponibles, compatibles avec l'efficacité énergétique de niveau 1 et les normes d'économie d'énergie du DOE à l'étranger ;
Le processus d'imprégnation d'huile sous vide offre une grande marge d'isolation, adaptée aux environnements extérieurs et côtiers de brouillard salin à haute humidité ;
Un circuit d'huile de dissipation thermique de conception rationnelle assure un contrôle stable de l'augmentation de la température et prolonge la durée de vie globale du transformateur ;
La taille, la tension, l'impédance et la fréquence peuvent toutes être personnalisées pour s'adapter aux transformateurs de distribution, aux sous-stations préfabriquées et aux nouveaux transformateurs élévateurs d'énergie.
1. Core (deux options disponibles)
Noyau en acier au silicium grainé de haute qualité : acier au silicium gravé au laser de 0,18 à 0,30 mm, structure à cinq ou trois colonnes entièrement inclinée à 45°, perte à vide réduite de 15 à 28 %, faible courant d'excitation, serrage sécurisé, résistant aux chocs et aux vibrations.
Noyau amorphe à base de fer (version à économie d'énergie) : bande amorphe ultra-fine de 0,025 mm, perte à vide inférieure de 50 % à 75 % par rapport à l'acier au silicium ordinaire, élévation de température plus faible, bruit plus faible, adapté à une charge légère et à un fonctionnement à long terme.
2. Enroulements haute et basse tension
Enroulement de feuille entièrement en cuivre : feuille de cuivre sans oxygène de haute pureté T2, enroulée en feuille et soudée à l'arc sous argon, ampères-tours équilibrés, forte résistance aux courts-circuits ;
Bobinage de feuille d'aluminium : Solution économique, légère, avec joints de transition cuivre-aluminium anticorrosion.
3. Système d'isolation
Le papier isolant résistant aux hautes températures de qualité F/H, le cylindre isolant et les bandes de support en fibre de verre forment un canal complet de dissipation thermique et d'isolation, compatible avec l'huile minérale et l'huile ester naturelle FR3, avec une faible décharge partielle et une faible résistance au vieillissement.
1. Matériau de base : tôle d'acier au silicium à grains orientés laminée à froid, tôle d'acier au silicium en alliage amorphe, densité de flux magnétique de tôle d'acier au silicium
2. Matériau d'enroulement : Cuivre ou aluminium
3. Personnalisation haute et basse tension
4. Personnalisation du changeur de prises
5. Personnalisation basée sur les dessins fournis, s'adaptant aux réservoirs de pétrole existants du client
Transformateurs de distribution immergés dans l'huile urbains et ruraux, sous-stations de type boîte de type européen/américain, transformateurs élévateurs de stockage d'énergie photovoltaïque, transformateurs industriels immergés dans l'huile spéciaux, transformateurs d'exportation à l'étranger, pièces de rechange pour la révision des équipements électriques.
