Réservoirs de transformateur personnalisés à haute étanchéité
Notre société peut produire trois structures de réservoirs de transformateur immergés dans l'huile : les réservoirs de transformateur de type plaque, les réservoirs de transformateur en carton ondulé et les réservoirs de transformateur montés sur socle. Ceux-ci sont compatibles avec tous les niveaux de tension (10 kV, 35 kV, 110 kV) et divers transformateurs immergés dans l'huile (30 kVA à 120 MVA), y compris les changeurs de prises hors charge et les changeurs de prises en charge. Ils peuvent être utilisés pour un nouvel ensemble de transformateurs, le remplacement d’anciens réservoirs, la mise à niveau d’équipements et des projets d’exportation personnalisés. Les trois types de réservoirs d'huile sont conformes aux normes de fabrication internationales GB1094 et IEC60076, intégrant le stockage d'huile, la capacité de charge, l'installation de dissipation thermique, la protection extérieure, ainsi que l'étanchéité et l'étanchéité. Tous les réservoirs sont soumis à de multiples tests de pression d'étanchéité à l'air avant de quitter l'usine, ce qui les rend adaptés à divers scénarios, notamment les réseaux électriques nationaux, les entreprises industrielles et minières, le stockage d'énergie photovoltaïque et éolienne et les projets de distribution d'énergie à l'exportation à l'étranger.
Les fuites sont contrôlées grâce à des mécanismes de test de structure, de soudage et de pression, réduisant ainsi les coûts de maintenance et de réapprovisionnement ultérieurs.
Empêche la déformation et le gonflement pendant le levage, le transport et le fonctionnement dans des conditions hydrauliques/vide.
Convient aux conditions d'exploitation complexes telles que les environnements intérieurs, côtiers, chimiques et à haute altitude.
Adaptable à différentes méthodes de refroidissement, stabilisant l’augmentation de la température du transformateur.
Convient aux projets nationaux et aux exportations à l'étranger.
La mise à la terre complète et les coins arrondis éliminent les risques pour la sécurité de l'installation et du fonctionnement.
| Niveaux de tension applicables | Série complète de transformateurs immergés dans l'huile de 10 kV, 35 kV, 110 kV |
| Plage de capacité couverte | • Cuve ondulée : 30 kVA ~ 2 500 kVA • Réservoir à plaques : 30 kVA ~ 120 MVA • Réservoir préfabriqué de type américain : 30 kVA ~ 5 000 kVA (capacité standard export) |
|
Configurations facultatives |
1. Type de structure : Réservoir préfabriqué intégré ondulé, de type cloche, de type baril, de style américain ; 2. Matériau du corps principal : acier au carbone Q235-B/acier à haute résistance Q345/acier inoxydable 304 ; 3. Méthode de refroidissement : refroidissement par air naturel ONAN, refroidissement par air forcé ONAF, refroidissement par air par circulation d'huile forcée ODAF ; 4. Solution d'étanchéité : joint EPDM ordinaire, joint résistant à l'huile en caoutchouc fluoré ; 5. Résistance à la corrosion : revêtement anti-corrosion extérieur standard, revêtement anti-corrosion robuste côtier. |
Présentation des scénarios applicables
Transformateurs de distribution de petite et moyenne taille 10 kV, mises à niveau du réseau électrique rural et transformateurs intégrés dans les sous-stations préfabriquées conventionnelles ;
Réservoirs d'huile à plaques
Transformateurs de distribution de grande capacité 10 kV, transformateurs principaux de sous-station 35 kV/110 kV, transformateurs élévateurs de centrale électrique et nouvelles sous-stations élévateurs d'énergie à grande échelle ;
Réservoirs de pétrole de sous-station préfabriqués de style américain
Transformateurs de style américain montés sur socle exportés vers l'Amérique du Nord et projets compacts de distribution de paysages urbains extérieurs ;
Besoins généraux
Ensemble complet d'usine de transformateurs, remplacement de l'ancien réservoir d'huile pour les unités de maintenance électrique, ainsi que rénovation et remise à neuf des équipements.
1. Réservoir de transformateur de type plaque
Positionnement des applications
Principalement utilisé dans les transformateurs de distribution de moyenne et grande capacité et les transformateurs principaux haute tension 35 kV/110 kV, adaptés aux scénarios de grande capacité, haute tension, exigences de dissipation thermique élevées et fréquence de maintenance élevée.
Configuration matérielle principale
• Matériau standard : plaque d'acier au carbone Q235-B, épaisseur de paroi 4～12 mm ; les modèles haute tension de grande capacité utilisent une plaque d'acier à haute résistance faiblement alliée Q345 ; La plaque en acier inoxydable 304 est facultative pour les environnements corrosifs.
• Étanchéité : joints en caoutchouc EPDM EPDM résistant à l'huile ; des joints en caoutchouc fluoré sont disponibles pour les applications haut de gamme, associés à des boulons haute résistance galvanisés à chaud.
Avantages structurels et technologiques :
1. Le moulage par pliage d'une seule pièce offre une rigidité extrêmement élevée, capable de résister à la pression négative du vide, à la pression d'huile interne et à l'impact du transport maritime/terrestre sur de longues distances sans déformation ;
2. Deux structures disponibles : couvercle en forme de cloche et couvercle en forme de tonneau intégral. Le couvercle en forme de cloche peut être soulevé dans son ensemble, facilitant ainsi le démontage et l'entretien des bobines et des noyaux internes ; le couvercle en forme de tonneau comporte moins de soudures, réduisant ainsi le risque de fuite ;
3. Brides préinstallées pour l'installation d'un radiateur externe sur la paroi du réservoir, compatibles avec les radiateurs à ailettes, offrant une expansion flexible de la dissipation thermique et une adaptabilité à diverses méthodes de refroidissement telles que ONAN, ONAF et ODAF ;
4. Soudage complet double face des soudures principales ; ressuage des soudures critiques ; la bride du couvercle utilise une structure à double joint avec une butée, combinée à des tests de fuite sous vide et à des tests de pression d'azote, garantissant d'excellentes performances de prévention des fuites d'huile ;
5. Revêtement anticorrosion multicouche à l’intérieur et à l’extérieur ; le revêtement résistant à l'huile et anticorrosion de la paroi intérieure ne contamine pas l'huile du transformateur ; la paroi extérieure est résistante aux intempéries et à la rouille, garantissant une longue durée de vie en extérieur. Applications typiques : transformateurs de distribution de grande capacité 10 kV, transformateurs principaux de sous-station 35 kV/110 kV, transformateurs élévateurs de centrale électrique

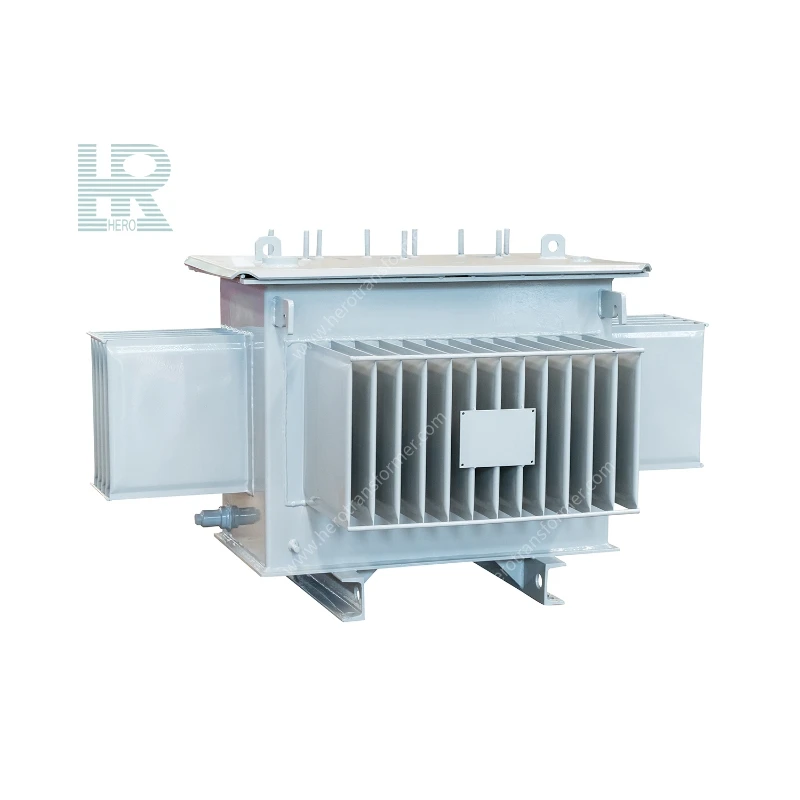

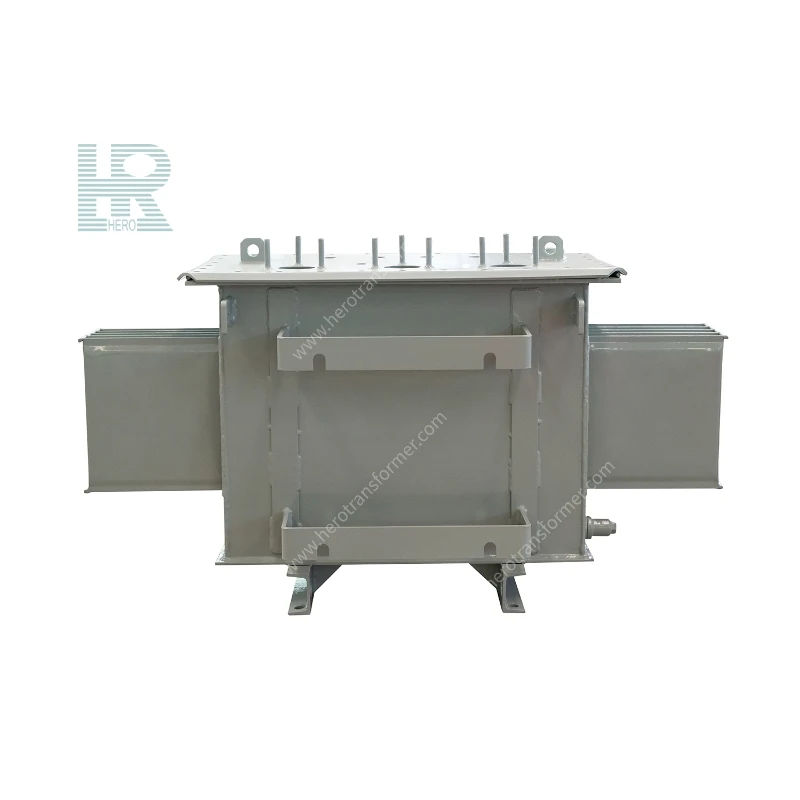

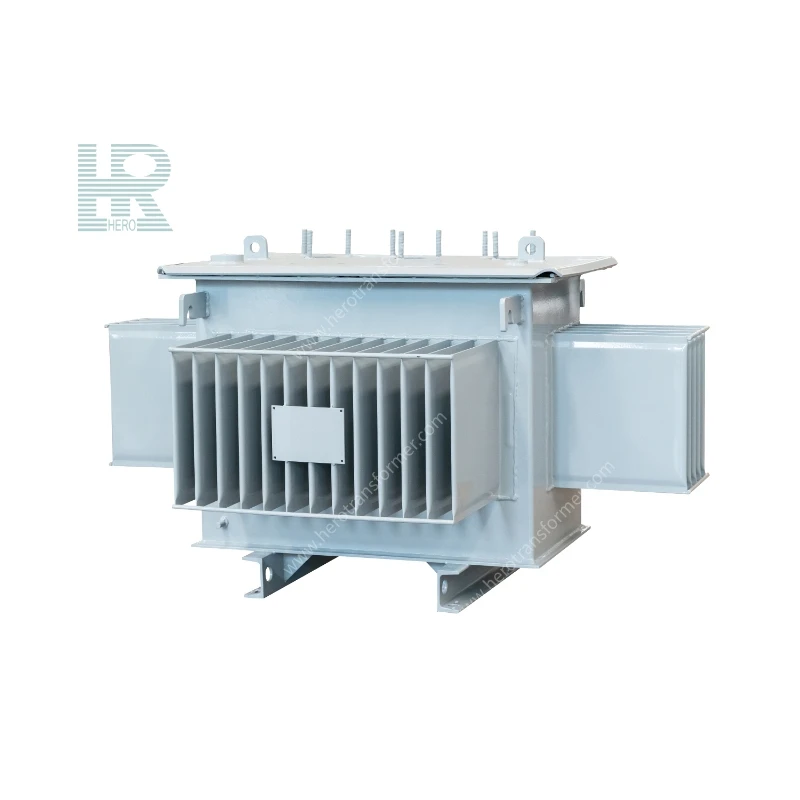

2. Réservoir de transformateur ondulé
Positionnement de l'application : Structure grand public pour transformateurs de distribution 10 kV de petite capacité. Structure compacte, aucun dissipateur thermique externe requis, adaptée aux sous-stations préfabriquées compactes, à la distribution électrique communautaire et aux mises à niveau du réseau électrique rural.
Configuration du matériau principal : Le corps principal est constitué de tôle d'acier laminée à froid, pliée et emboutie dans une paroi ondulée, matériau Q235. La conception de l'épaisseur de la paroi ondulée répond aux exigences de compensation élastique ; équipé de joints d'étanchéité résistants à l'huile et de fixations galvanisées.
Avantages structurels et technologiques

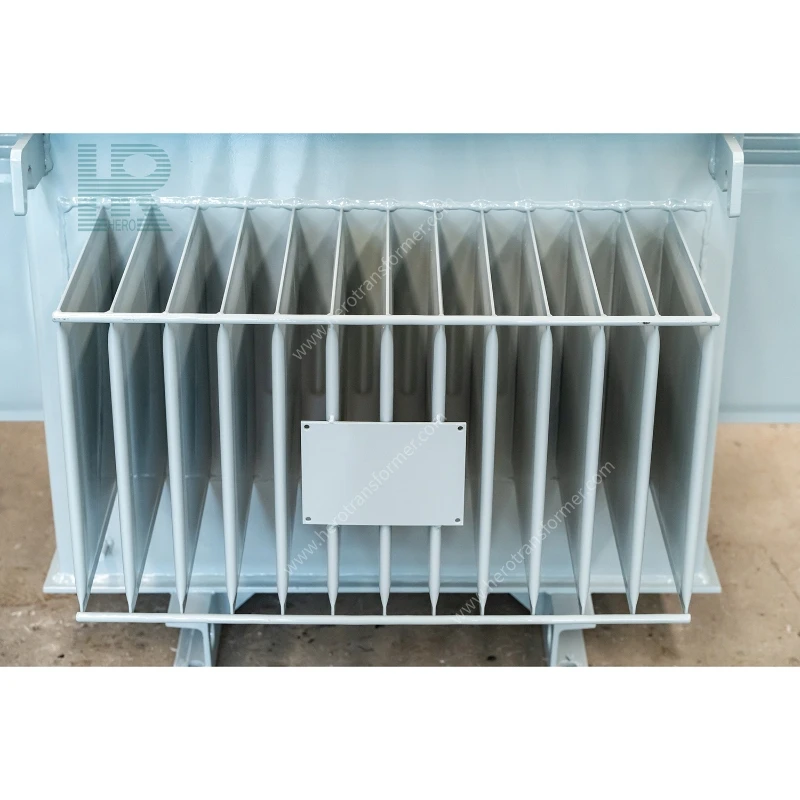

1. Paroi de dissipation thermique ondulée emboutie d'une seule pièce, utilisant une ondulation pour compenser la dilatation et la contraction thermique de l'huile du transformateur, éliminant ainsi le besoin d'un conservateur d'huile externe, ce qui se traduit par une taille et un encombrement global plus petits ;
2. Moins de soudures, soudage intégral, efficacité de production élevée et coût inférieur ;
3. Structure simple, étanchéité fiable, test d'étanchéité à l'air en usine réussi et entretien quotidien facile ;
4. Aspect soigné et esthétique, adapté à la production en série de transformateurs de distribution standardisés.
Compatibilité typique : transformateurs de distribution conventionnels 30 kVA ~ 2 500 kVA 10 kV, transformateurs de distribution intégrés dans les sous-stations montées sur socle
3. Réservoir de transformateur américain monté sur socle
Positionnement de l'application : personnalisé pour les transformateurs de distribution enterrés/extérieurs de style américain, principalement utilisés pour les marchés d'exportation nord-américains, la distribution d'énergie dans les paysages urbains et les points de distribution compacts en bordure de route dans les zones résidentielles.
Configuration du matériau principal : plaque d'acier Q235 épaissie, intégralement scellée et soudée, garantissant une résistance globale élevée ; revêtement anticorrosion extérieur robuste, conception de structure d'étanchéité renforcée, adapté à un fonctionnement extérieur à long terme par tous les temps.
Avantages structurels et technologiques :
1. Structure intégrale entièrement étanche avec une conception compacte, intégrant des fusibles, des changeurs de prises, des compartiments de bagues et des chambres à huile dans le même boîtier de réservoir ;
2. Protection entièrement fermée, étanche à la pluie, à la poussière et aux chocs, permettant une installation extérieure directe au sol sans salle de distribution séparée ;
3. Structure de compartiment indépendante réservée en interne, séparant les chambres haute et basse tension, disposition de l'isolation correspondant aux normes nord-américaines UL et ANSI, répondant aux exigences de certification d'exportation ;
4. Technologie d'étanchéité anti-infiltration améliorée, adaptée aux environnements extérieurs avec de grandes différences de température et une humidité élevée, ce qui entraîne une période sans entretien plus longue ;
5. Forme standardisée, dimensions conformes aux spécifications américaines d'installation de sous-stations préfabriquées, adaptées aux commandes d'exportation en gros à l'étranger.
Applications typiques : transformateurs de style américain montés sur socle exportés vers l'Amérique du Nord, transformateurs de distribution municipaux compacts extérieurs
1. Matériau de base du réservoir
Q235-B : Configuration standard, bonnes performances de soudage, rentabilité élevée, préférée pour les projets intérieurs ;
Acier à haute résistance faiblement allié Q345 : grande capacité, haute tension, commandes de fret maritime à l'exportation, résistance plus forte à la déformation ;
Acier inoxydable 304 : convient aux environnements côtiers de brouillard salin et de corrosion chimique, antirouille, résistant à la corrosion et sans entretien.
2. Système d'étanchéité
Joint EPDM EPDM résistant à l'huile (-40 ℃ ~ 150 ℃ résistant à l'huile et à la température), les modèles haut de gamme utilisent un mastic en caoutchouc fluoré ; les espaces entre les brides sont équipés d'un produit d'étanchéité résistant à l'huile pour la prévention secondaire des infiltrations ; toutes les fixations sont galvanisées à chaud pour éviter la rouille et le desserrage.
1. Découpage et pliage CNC : précision dimensionnelle élevée, coutures soignées et défauts de soudage réduits ;
2. Détection et contrôle complets des défauts des joints de soudure : les soudures critiques sont formées par soudage à l'arc sous argon/soudage à l'arc submergé, et des tests de ressuage sont effectués si nécessaire pour vérifier les fissures et la porosité ;
3. Structure à double étanchéité pour brides (couramment utilisée dans les sous-stations à plaques/de style américain) : positionnement de la butée de bride + joints d'étanchéité à double couche pour éviter les fuites d'huile localisées ;
4. Inspection d'usine d'étanchéité à l'air en trois étapes : ① Détection de fuite par pression négative sous vide et maintien de la pression ② Test de fuite de maintien de la pression positive à l'azote à long terme ③ Injection d'huile pour simuler l'augmentation de la température et réinspecter les fuites ;
5. Revêtement anticorrosion multicouche : sablage interne et externe pour l'élimination de la rouille, revêtement anticorrosion résistant à l'huile sur la paroi intérieure et structure à trois couches d'apprêt époxy riche en zinc + peinture intermédiaire + couche de finition résistante aux intempéries sur la paroi extérieure ; des solutions de revêtement épaissies anticorrosion robustes peuvent être personnalisées pour les zones côtières.
6. Ouvertures pré-percées standardisées : des ouvertures sont prévues selon les besoins pour les bases de conservateur d'huile, les interfaces de relais de gaz, les bases de colonnes montantes haute et basse tension, les bases de changeur de prises, les vannes de vidange, les bouchons d'aération, les bornes de mise à la terre, les vannes d'échantillonnage et les interfaces de radiateur. Prêt à être assemblé directement à la livraison.
1. Nous pouvons personnaliser l'une des trois structures en fonction des dessins du client ou des réservoirs de carburant existants grâce à des mesures et à une réplication sur site ;
2. Nous pouvons fournir une solution unique pour la fourniture de radiateurs, de conservateurs d'huile, d'ensembles complets de joints d'étanchéité et de boulons de montage ;
3. Chaque réservoir est accompagné d'un rapport de test d'étanchéité à l'air, répondant aux normes nationales GB1094, CEI, UL, ANSI et à d'autres exigences de certification nationales et internationales ;
4. Nous proposons une planification de production rapide pour les spécifications standard et des délais de livraison contrôlables pour les réservoirs de carburant haute pression de grande capacité et les réservoirs de carburant d'exportation de style américain. Nous soutenons également la fabrication OEM pour les commandes de gros volumes du commerce extérieur.
