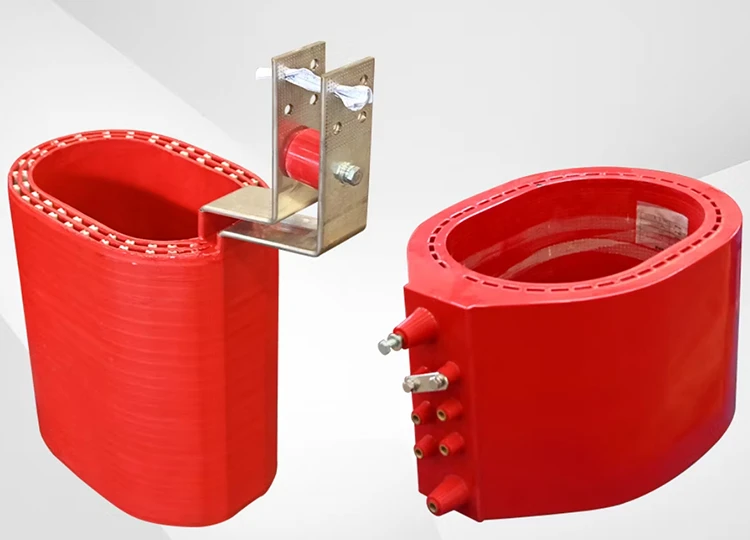

Bobine d'enroulement de transformateur de type sec personnalisable
Cette bobine enroulée en feuille basse tension pour transformateurs de type sec est un composant de remplacement de noyau spécialement conçu pour les transformateurs de type sec. Il prend en charge la personnalisation complète des spécifications et est compatible avec les transformateurs moulés en résine époxy des séries SCB et SG de 30 kVA ~ 6 300 kVA. Il peut être utilisé pour l’assemblage de nouvelles machines, la réparation et le remplacement d’anciens transformateurs et la mise à niveau d’équipements. La bobine utilise une feuille de cuivre/aluminium sans oxygène de haute pureté comme matériau conducteur principal, combinée à un matériau isolant résistant aux hautes températures de qualité H. Il subit un enroulement de feuille entièrement automatisé, un soudage à l'arc sous argon et un durcissement par imprégnation sous vide sous pression (VPI)/coulée époxy sous vide, ce qui donne lieu à une structure d'isolation intégrée robuste et stable. Le produit présente une dissipation thermique rapide, une résistance aux courts-circuits, une faible perte, une faible décharge partielle, une résistance à l'humidité et un caractère ignifuge. Il est livré avec un ensemble complet de composants de support d'isolation, de barres omnibus en cuivre et de structures d'étanchéité d'extrémité, fournis sous forme d'ensemble complet sans traitement supplémentaire. Il s'adapte directement à l'ensemble central des transformateurs de type sec de capacité correspondante et constitue une pièce de rechange universelle pour les fabricants de transformateurs, les unités de maintenance de puissance et les entreprises d'équipement électrique complet.

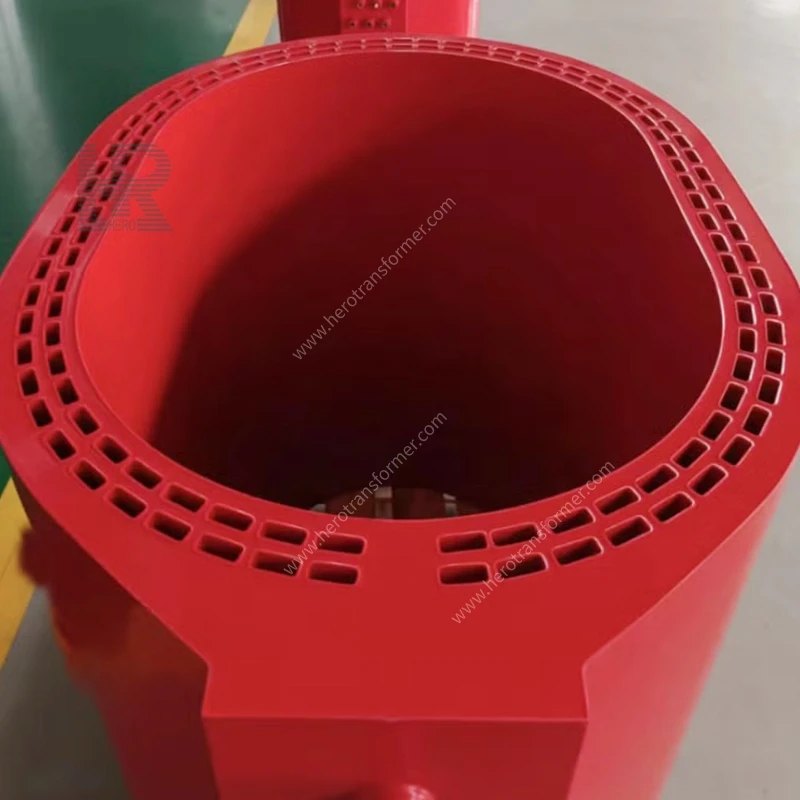

L'équipement d'enroulement de feuille CNC s'enroule à une vitesse uniforme, avec des canaux d'air de dissipation thermique uniformes réservés longitudinalement, résolvant le problème d'angle d'hélice des enroulements de conducteurs ronds traditionnels. La distribution ampère-tour est hautement équilibrée, la perte de flux de fuite est considérablement réduite et la capacité de dissipation thermique en cas de surcharge est améliorée de plus de 30 %.
Le soudage par fusion sans couture de la feuille de cuivre et des barres omnibus en cuivre sortantes garantit l'absence de soudures incomplètes ou de porosité, ce qui entraîne une résistance de contact extrêmement faible et empêche le détachement et la fissuration sous l'impact d'un court-circuit.
· Bobine de transformateur de type sec non encapsulée : l'imprégnation sous vide sous pression multiple VPI et le durcissement à haute température assurent une pénétration complète du vernis isolant dans chaque couche, offrant une résistance à l'humidité, une résistance au brouillard salin et une résistance à la chaleur humide.
· Bobine de transformateur de type sec en fonte époxy : le moulage sous pression de résine époxy dans un environnement sous vide élimine les bulles d'air internes et les cavités, ce qui entraîne une décharge partielle ≤ 5 pc, une résistance d'isolation élevée et des propriétés auto-extinguibles ignifuges.
Après l'enroulement de la bobine, le soudage et l'emballage de l'isolation, la bobine est placée dans un four à température constante pour un durcissement segmenté, éliminant les contraintes internes et réduisant le risque de fissuration pendant le cycle thermique. Convient aux environnements extérieurs et souterrains présentant de grandes différences de température.
Le moulage intégré CNC garantit que le diamètre intérieur, la hauteur et les dimensions du conduit d'air correspondent strictement au noyau de transformateur de type sec standard. Le remplacement des anciennes bobines ne nécessite aucune modification des pinces ou des fixations, ce qui facilite le montage et le démontage.
| Résistance supérieure aux courts-circuits | La structure enroulée en feuille fournit des ampères-tours équilibrés, annulant efficacement les forces d'impact axiales générées par les courts-circuits. La bobine est moins sujette à la déformation et à la désintégration, passant avec succès les tests de tenue aux courts-circuits des normes nationales, ce qui la rend adaptée aux conditions d'impact harmonique du réseau électrique et des nouvelles sources d'énergie. |
| Faible perte et faible élévation de température | Un facteur de remplissage élevé des conducteurs et des canaux de dissipation thermique uniformes entraînent une augmentation de la température de l'enroulement de 10 à 15 K inférieure à celle des bobines à fil rond traditionnelles de même capacité. Cela conduit à une consommation d’énergie inférieure à long terme et prolonge la durée de vie globale du transformateur. |
| Excellentes performances de sécurité électrique | L'isolation solide intégrée, ininflammable et non explosive, ne produit aucune fumée toxique lors de la combustion ; les performances de décharge partielle dépassent de loin les normes nationales ; résistant aux coups de foudre et aux surtensions, adapté aux endroits intérieurs fermés tels que les immeubles de grande hauteur, les hôpitaux, les centres de données et les métros. |
| Résistance aux intempéries à trois épreuves | Résistant à l'humidité, à la poussière et aux brouillards salins, permettant un fonctionnement stable à long terme dans des environnements très humides, poussiéreux et de brouillard salin côtier avec un minimum d'entretien. |
| Personnalisation et adaptation flexibles | Prend en charge des capacités personnalisées de 30 kVA à 6 300 kVA, basse tension 0,4 kV/0,69 kV, différentes impédances, hauteurs et diamètres intérieurs ; peut être fourni sous forme d'ensemble complet avec les bobines HT, les accessoires d'isolation et les noyaux de fer correspondants. |
Bâtiments civils
Transformateurs de type sec pour la distribution d'énergie intérieure dans les immeubles de bureaux, les communautés résidentielles, les centres commerciaux, les hôpitaux et les écoles ;
Installations industrielles
Réparation et remplacement de transformateurs secs de haute puissance dans les usines, les mines, les usines chimiques et les usines de traitement des eaux usées ;
Nouvelle industrie énergétique
Pièces de rechange de bobines pour équipements de transformateurs de type sec dans les systèmes photovoltaïques, éoliens et de stockage d'énergie ;
Emplacements spéciaux
Transformateurs fermés de type sec pour métros, tunnels, tunnels de services publics souterrains, centres de données et salles informatiques ;
Entretien des équipements
Adaptation complète des machines et rénovation et remplacement des anciens équipements pour les entreprises de maintenance électrique et les fabricants de transformateurs.
Capacité compatible : 30kVA-6300kVA (personnalisable) ;
Tension standard basse tension : 400 V, 690 V (personnalisable) ;
Classe d'isolation : F (155 ℃), H (180 ℃) ;
Type de structure : Bobine enroulée en feuille renforcée d’époxy
Matériau du conducteur : feuille entièrement en cuivre, feuille d'aluminium en option.
1. Conducteurs conducteurs (deux options)
Version entièrement en cuivre (configuration haut de gamme grand public) : utilise une feuille de cuivre sans oxygène de haute pureté T2, avec une pureté ≥ 99,99 %. Excellente conductivité, faible résistance CC et faible perte de cuivre pendant le fonctionnement. La feuille de cuivre subit un traitement de soulagement des contraintes de recuit, ce qui lui confère une ténacité élevée, une résistance à la fissuration et à la déformation, ainsi qu'une élévation de température plus faible lors d'un fonctionnement à pleine charge à long terme. La barre omnibus en cuivre au plomb est intégralement formée, soudée à l'arc sous argon et la surface de contact est plaquée argent, garantissant un contact conducteur stable et éliminant le risque de surchauffe.
Version feuille d'aluminium (type économique) : feuille d'aluminium électrique de haute pureté, légère et moins coûteuse, adaptée aux projets à faible charge et à priorité de coût. La surface subit un traitement de passivation anti-oxydation, associé à un connecteur de transition cuivre-aluminium dédié pour empêcher la corrosion électrochimique, adapté aux scénarios de fonctionnement stables à long terme.
2. Système d'isolation complet
Isolation intercalaire : papier isolant composite pré-imprégné DMD, papier isolant DuPont Nomex résistant aux hautes températures, résistance thermique de classe H 180 ℃, tension de claquage élevée et résistance au vieillissement ;
Isolation intérieure et extérieure du cylindre : renforcée avec un tissu pré-imprégné de fibre de verre pour améliorer la résistance mécanique globale de la bobine ;
Scellement des extrémités : résine époxy sans solvant/vernis imprégné à haute température pour un scellement et un durcissement intégral, empêchant l'intrusion d'humidité et de poussière ;
Composants d'isolation de support : bandes de support en fibre de verre époxy et coussinets isolants, offrant une résistance d'isolation, un amortissement et une absorption des chocs élevés, et réduisant le bruit de fonctionnement.

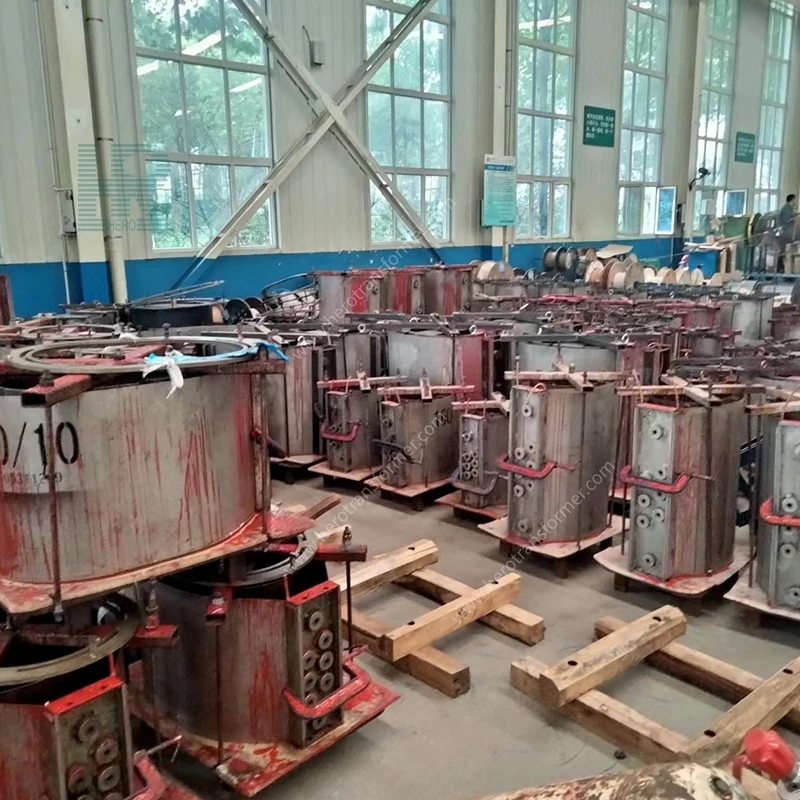

1. Fabrication de moules personnalisés basés sur les dessins de transformateurs du client et d'anciens échantillons de bobines ;
2. Fournir des ensembles complets de bobines haute et basse tension, fournissant simultanément un ensemble complet de pièces de rechange telles que des blocs isolants, des barres de support et des barres omnibus en cuivre plomb ;
3. Fournir des rapports de tests de résistance, de tension de tenue et de décharge partielle à la livraison, conformes aux normes GB/T et CEI ;
4. Livraison rapide de bobines de capacité standard en stock ; délai de livraison contrôlable pour une personnalisation à grande échelle ; prise en charge de la fabrication par lots.
