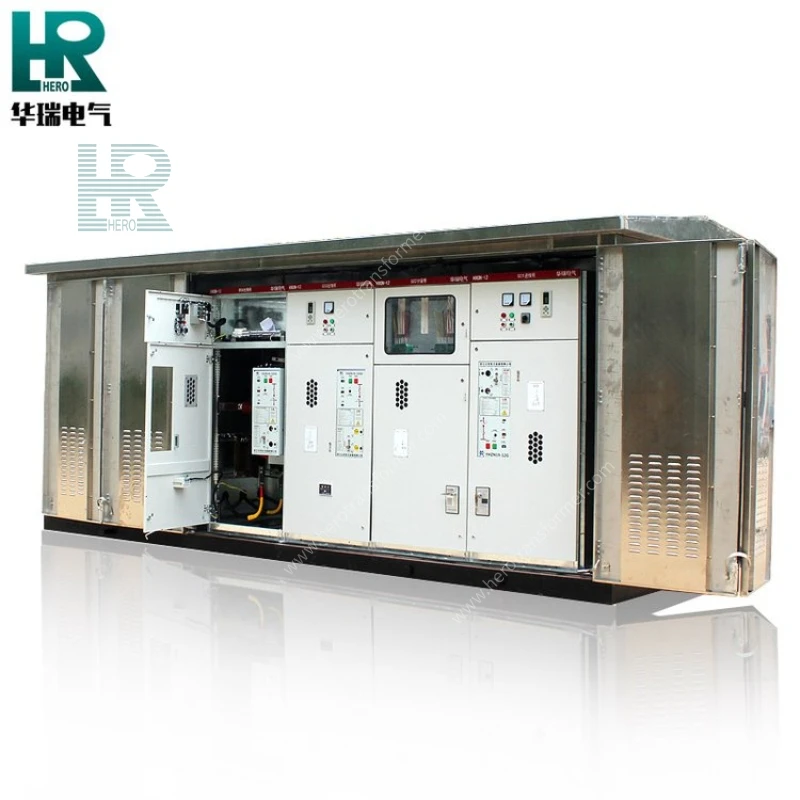

Sous-station extérieure préfabriquée de type boîte (style européen)

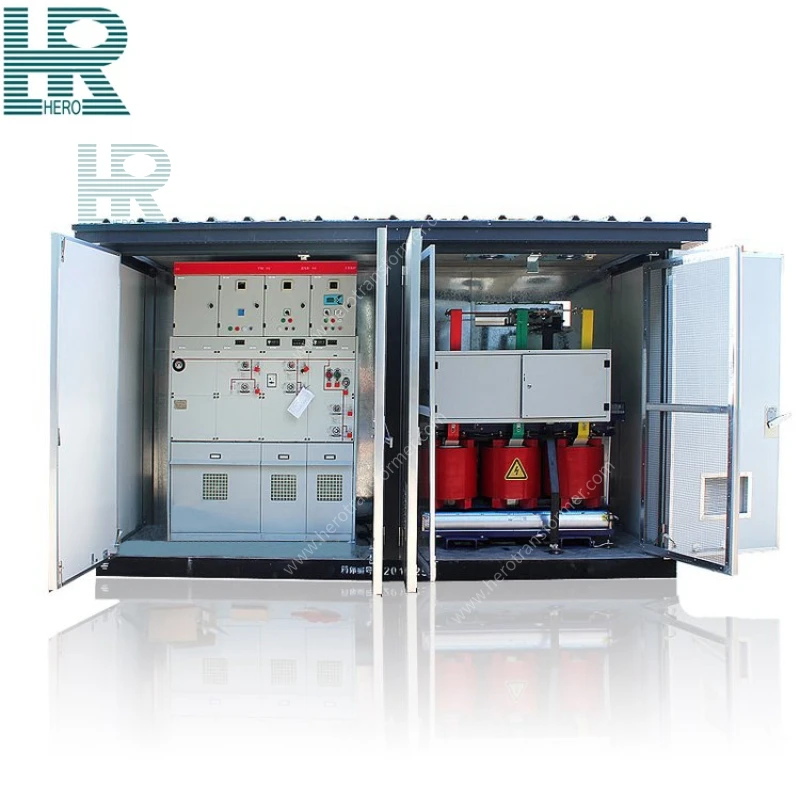

La sous-station préfabriquée de type caisson (style européen) est un système de distribution d'énergie extérieur intégré en usine. Il se compose de trois compartiments indépendants : un compartiment haute tension, un compartiment transformateur et un compartiment basse tension. Il intègre un commutateur de réseau en anneau haute tension, un transformateur de distribution, des armoires de lignes basse tension entrantes et sortantes, une compensation de puissance réactive, des dispositifs de mesure et de protection et de contrôle. La haute tension nominale varie de 6 à 40,5 kV et la capacité varie de 50 kVA à 2 500 kVA. Il peut réaliser une alimentation en réseau en anneau, une alimentation double et une alimentation radiale aux bornes, réduisant et distribuant l'énergie moyenne et haute tension à des charges basse tension de 0,4 kV. Remplaçant les sous-stations traditionnelles de génie civil, l’ensemble de l’unité est assemblé, câblé, testé en tension et mis en service en usine. Sur place, seuls le coulage des fondations et le raccordement des câbles sont nécessaires au fonctionnement. Il s'agit d'un équipement de distribution d'énergie standardisé pour les réseaux de distribution d'énergie urbains, les projets d'ingénierie de nouvelles énergies, industriels et commerciaux et municipaux.

Renseignez-vous maintenant + Prochains produits +

Principales caractéristiques du produit

Pré-assemblage intégré, cycle de construction court

Tous les composants haute et basse tension, transformateurs et circuits de commande secondaires sont assemblés et débogués en usine, et l'ensemble de l'unité est expédié dans son ensemble. Il n'y a pas de procédures de montage complexes sur site, ce qui raccourcit la période de construction de plus de 70 % et réduit considérablement les coûts de génie civil et de main d'œuvre.

Trois compartiments indépendants, niveau de protection élevé

Les compartiments haute tension, transformateur et basse tension sont complètement isolés, équipés de verrouillages mécaniques, d'affichage en direct, de décompression et de systèmes de ventilation et de contrôle de la température ; le boîtier extérieur a une protection IP54, est étanche à l'eau, à la poussière et à la condensation, éliminant ainsi le risque de décharge entre les compartiments et de contact accidentel.

Haute efficacité et économie d'énergie, faible perte et faible bruit

Transformateur de distribution intégré 10/15/33 kV à faible perte, immergé dans l'huile/de type sec, avec noyau en acier au silicium orienté en option ou en fer amorphe ; le conduit d'air optimisé pour la dissipation naturelle de la chaleur, le niveau de bruit ≤ 55 dB à 1 mètre et les pertes à vide et de charge répondent aux normes nationales et internationales d'efficacité énergétique de classe 1.

Structure compacte et encombrement minimal

L'empreinte au sol ne représente que 1/10 à 1/5 de celle d'une sous-station de génie civil traditionnelle, ce qui permet un placement dans des ceintures vertes, en bordure de route ou au coin d'une usine. Aucune grande salle de distribution n’est requise, ce qui la rend adaptée aux zones urbaines et aux parcs industriels aux contraintes de terrain.

Conception extérieure toutes saisons

L'enceinte est construite en plaque d'acier galvanisée épaissie/en acier inoxydable/panneau isolant composite avec revêtement anticorrosion multicouche ; il comprend une couche d'isolation intégrée, un ventilateur de ventilation forcée et un contrôleur de température et d'humidité, s'adaptant à une large plage de températures de -35 ℃ à +40 ℃, une humidité élevée, des brouillards salins côtiers et des environnements poussiéreux.

Fonctionnalités de protection complètes et maintenance pratique

La configuration standard comprend un interrupteur de charge haute tension + une protection combinée de fusibles, un contrôle de la température du transformateur, une décharge de pression, une protection contre les surcharges basse tension, les courts-circuits, les fuites et la perte de phase ; Surveillance et contrôle à distance intelligents en option, compensation automatique de la puissance réactive et téléchargement des défauts à distance.

Modes d'alimentation flexibles

Prend en charge l'alimentation à borne d'alimentation unique, la commutation à double alimentation et l'alimentation en réseau en anneau ; réserve des interfaces pour la connexion au réseau photovoltaïque et de stockage d'énergie ; adaptable à l'énergie renouvelable distribuée prenant en charge les scénarios de tension boost/buck.

Tableau des paramètres du produit

Compartiment	Article	Unité	Paramètre
Compartiment haute tension	Fréquence nominale	Hz	50/60 Hz
	Tension nominale	KV	3,3KV,6,0KV,6,6KV ; 10KV 11KV 13,8KV 15KV 20KV 22kv ; 30KV 33KV 35KV 36KV
	Tension de service maximale	KV	7,2 kilovolts ; 12KV,24KV ; 40,5KV
	Courant nominal	UN	400,630,1000,1250,1600,2000,2150,...etc.
	Courant de transfert	UN	1200-3150A
	Tension de tenue à la fréquence industrielle 1MIN, phase terre	KV	42/48,85/95
	Tension de tenue à la fréquence industrielle 1MIN, phase/fracture	KV	75/85,170/185
	BIL	KV	75/85,170/185
	Courant nominal de coupure en court-circuit	KA	20,31,5
Compartiment transformateur	Tension nominale	KV	3,3KV,6,0KV,6,6KV ; 10KV 11KV 13,8KV 15KV 20KV 22kv ; 30KV 33KV 35KV 36KV
	Capacité de puissance nominale	KVA	200KVA jusqu'à 2,5MVA
	Plage de taraudage	%	±2X2,5%,±5%
	Groupe vectoriel		Yyn0,Dyn11
	Impédance de court-circuit	%	4.0,4.2,4.5,6,8
Compartiment basse tension	tension nominale	V	220 380 400 415 433 440 660 690 800
	courant nominal du circuit principal	UN	50-4000
	courant de branche	UN	5-800

Principaux composants

Unité de compartiment haute tension

Unité principale à anneau isolé au gaz SF6, indicateur sous tension, interrupteur de mise à la terre, fusible limiteur de courant haute tension, joint coudé de câble, mécanisme de verrouillage de fonctionnement, dispositif de décompression, compartiment pour câbles haute tension entrant et sortant.

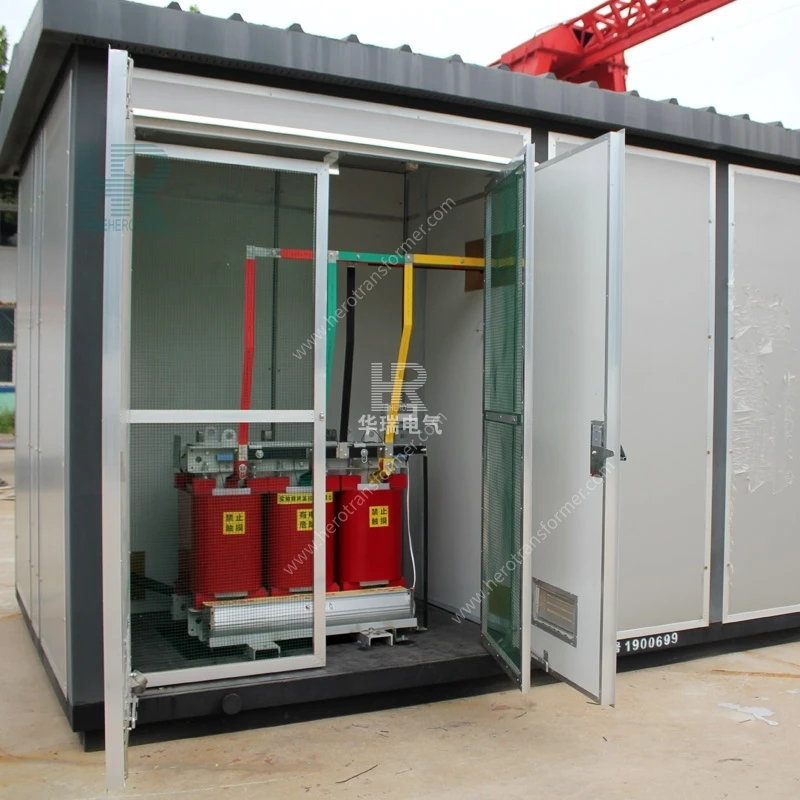

Unité compartiment transformateur

Transformateur de distribution à faibles pertes (acier au silicium/amorphe en option), réservoir d'huile de radiateur ondulé/à plaques, jauge de niveau d'huile, soupape de surpression, dispositif de contrôle et d'affichage de la température, ventilateur de ventilation forcée, cloison d'isolation thermique et de réduction du bruit, jeu de barres en cuivre de mise à la terre.

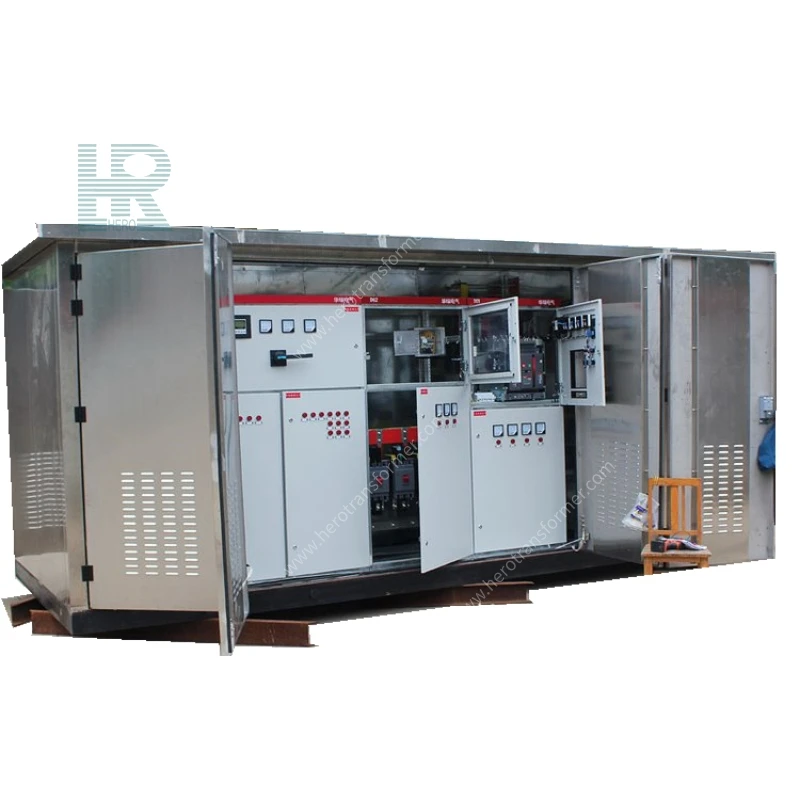

Unité à compartiment basse tension

Interrupteur principal entrant basse tension, disjoncteur à boîtier moulé multi-sorties, compteur intelligent, batterie de condensateurs de compensation de puissance réactive, protection contre les fuites, surveillance et contrôle PLC secondaire, contrôleur de température et d'humidité, module de communication à distance, panneau de commande.

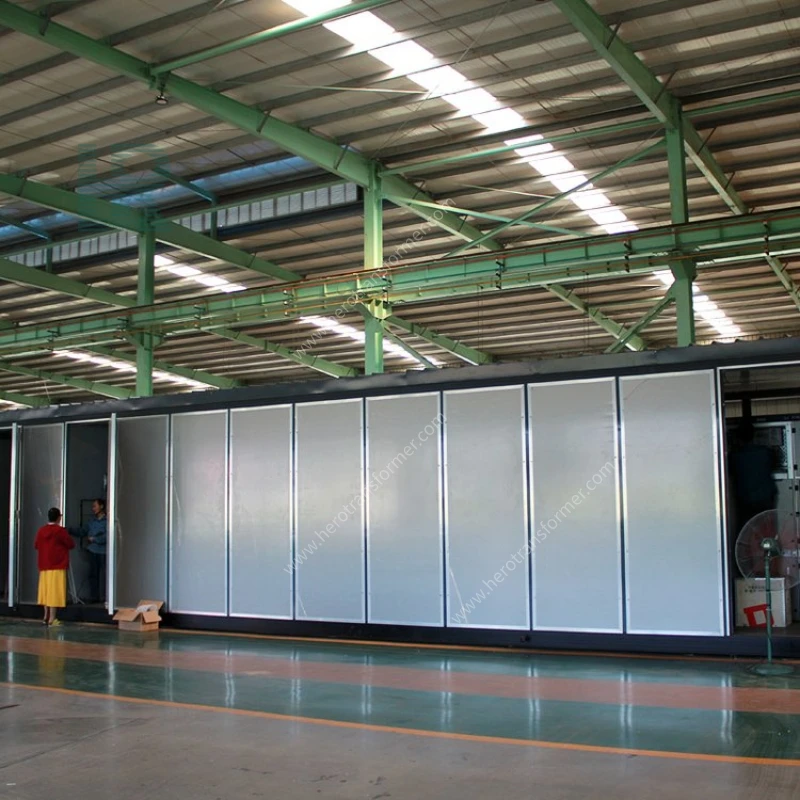

Structure du boîtier

Cadre principal en acier soudé ensemble ; Les options de coque extérieure incluent la tôle d'acier galvanisée, l'acier inoxydable 304 et le panneau sandwich isolé composite ; toit anti-pluie à double couche, avant-toit anti-pluie à persiennes ventilées, portes de maintenance indépendantes pour chaque compartiment, ensemble complet de serrures de porte et bornes de mise à la terre.

Accessoires de support

Avantages principaux du produit et durée de vie

1. Avantages principaux du produit

① Coût d'investissement global inférieur : élimine le besoin de construction à grande échelle de salles de distribution d'énergie de génie civil, de murs, de toits et de tranchées de câbles ; l'investissement total en équipements et en génie civil est réduit de plus de 40 % par rapport aux sous-stations traditionnelles, et la période de construction est considérablement raccourcie.

② Utilisation extrêmement élevée de l'espace : la disposition compacte intégrée et la forme soignée et petite lui permettent d'être intégré dans les ceintures vertes, les routes des parcs et les coins d'usine sans occuper la production principale ou l'espace de vie. ③ Fonctionnement stable et faible taux de défaillance : la structure du compartiment entièrement scellé l'isole de l'eau de pluie, de la poussière et des gaz corrosifs ; les composants standardisés sont soumis à des tests de tension de tenue, de décharge partielle et d'échauffement à grande échelle avant de quitter l'usine, ce qui entraîne peu de pannes à long terme.

④ Maintenance modulaire et démontage/remontage pratique : portes indépendantes pour transformateurs haute et basse tension ; plug-in/démontage modulaire de composants ; remplacement individuel des pièces défectueuses sans arrêt ni démontage global, réduisant considérablement le temps de maintenance.

⑤ Respectueux de l'environnement et réduisant le bruit, adapté aux paysages urbains : l'enceinte peut être personnalisée avec des couleurs extérieures RAL pour se fondre dans la verdure et l'extérieur des bâtiments ; des cloisons internes antibruit et des transformateurs à faible bruit garantissent que le bruit nocturne dans les zones résidentielles répond aux normes de contrôle municipales.

⑥ Forte expansion et compatibilité : une commutation automatique à double alimentation, des armoires connectées au réseau photovoltaïque, une compensation dynamique SVG et des systèmes de surveillance à distance 4G peuvent être ajoutés selon les besoins, s'adaptant aux nouvelles mises à niveau énergétiques et du réseau intelligent.

2. Durée de vie de conception

Le boîtier anticorrosion standard en acier au carbone a une durée de vie nominale de 20 ans dans des conditions normales de fonctionnement ; le boîtier anticorrosion robuste en acier inoxydable 304 peut résister à 25 à 30 ans dans les environnements côtiers de brouillard salin ; les composants internes du transformateur et du commutateur ont une durée de vie de plus de 20 ans dans des conditions d'exploitation et de maintenance standardisées. Le nettoyage régulier des canaux de ventilation, l'étalonnage des dispositifs de protection et le remplacement des joints peuvent prolonger encore la durée de vie.

Applications industrielles courantes

1. Réseaux de distribution d'électricité municipaux urbains et ruraux : remplacement des sous-stations de génie civil traditionnelles dans les zones résidentielles urbaines, les zones de villas, les parcs et les places, l'éclairage public et la rénovation du réseau électrique dans les zones urbaines anciennes.

2. Installations industrielles et commerciales : distribution d'énergie centralisée dans les parcs industriels, les grandes usines, les centres commerciaux, les immeubles de bureaux, les hôtels, les hôpitaux et les écoles.

3. Projets de production d'énergie nouvelle : transformateurs élévateurs/abaisseurs pour centrales photovoltaïques au sol, photovoltaïques distribuées sur les toits, parcs éoliens et centrales électriques de stockage d'énergie.

4. Scénarios d'infrastructure de transport : distribution d'énergie temporaire/permanente dans les zones de service autoroutières, les tunnels, les systèmes de métro, les aéroports, les ports et les parcs logistiques.

5. Alimentation électrique temporaire pour la construction : alimentation électrique temporaire pour les chantiers de construction, les opérations minières, les projets de champs pétrolifères et les événements à grande échelle ; l'unité entière peut être levée, déplacée et réutilisée.

Dimensions de personnalisation

Cette série de transformateurs préfabriqués prend en charge une personnalisation approfondie pour tous les scénarios, répondant à toutes les exigences standard des réseaux électriques nationaux et des exportations à l'étranger :

Dimension de personnalisation	Gamme optionnelle / Description
Niveaux de tension HT	6 kV, 10 kV (12 kV), 20 kV, 35 kV (40,5 kV) ; Exportation : 7,2 / 11 / 13,2 / 13,8 / 15 / 17,5 / 24,94 / 33 kV (gamme complète)
Tension de sortie BT	0,4 kV, 0,69 kV, 0,8 kV, 1,14 kV ; Amériques : 120/240 V, 277 V, 347 V, 600 V
Capacité nominale	50 kVA ~ 2 500 kVA (toutes les capacités standard disponibles)
Schéma de transformateur	Transformateur à réservoir ondulé immergé dans l'huile / Transformateur de type sec en résine moulée ; Noyau en acier au silicium/noyau amorphe à économie d'énergie ; Enroulement entièrement en cuivre/Enroulement en feuille d'aluminium
Configuration de l'appareillage HT	Unité principale en anneau SF6, interrupteur de charge à vide, disjoncteur, fonctionnement motorisé, unité de commutateur de transfert automatique (ATS) à double puissance
Configuration de la distribution BT	Départs multicircuits, comptage intelligent, compensation de puissance réactive / SVG, protection différentielle, SCADA à distance 4G (télémétrie, télésignalisation, télécontrôle, télémétrie)
Matériau et apparence du réservoir	Acier au carbone galvanisé, acier inoxydable 304, panneau sandwich isolé composite ; Code couleur extérieur RAL personnalisé, plaque signalétique LOGO bilingue (chinois/anglais)
Niveau de protection et de corrosion	Norme IP33, IP54 amélioré ; Protection contre la corrosion intérieure C3, revêtement anticorrosion côtier robuste C4/C5
Normes applicables	GB (norme nationale chinoise), IEC (norme internationale), ANSI/CSA/DOE (certification d'exportation pour les Amériques), fréquence commutable 50/60 Hz
Fonctionnalités optionnelles supplémentaires	Surveillance intelligente de la température et du niveau d'huile, alarme sonore et visuelle de défaut, armoire de connexion au réseau spécifique au PV, auvent pare-soleil extérieur résistant à la pluie, base de levage intégrée, système d'extinction d'incendie intégré
