Transformateur d'isolement
Un transformateur d'isolement est un dispositif de puissance qui transmet de l'énergie électrique par induction électromagnétique tout en établissant simultanément une isolation électrique entre l'enroulement d'entrée (côté primaire) et l'enroulement de sortie (côté secondaire). Sa fonction principale est de couper le chemin du courant continu entre le réseau électrique et la charge, faisant flotter le circuit secondaire vers la terre, empêchant ainsi efficacement les accidents de choc électrique et supprimant divers signaux d'interférence dans le réseau électrique.
Le rapport de transformation d'un transformateur d'isolement peut être de 1:1 (isolement à tension égale) ou d'autres rapports (isolement élévateur et abaisseur simultanés). Les produits sont divisés en deux types principaux : les transformateurs d'isolement de type sec et les transformateurs d'isolement immergés dans l'huile. Ils sont largement utilisés dans les équipements médicaux, les instruments de précision, les systèmes de contrôle industriels, les nouveaux systèmes énergétiques et diverses applications nécessitant des exigences élevées en matière de sécurité et de qualité de l'énergie.
Il n'y a pas de connexion électrique directe entre les enroulements primaire et secondaire, et il n'y a aucune différence de potentiel entre les fils du côté secondaire et la terre. Le contact avec un seul fil n'entraînera pas de choc électrique, garantissant ainsi la sécurité des opérateurs et des équipements.
Isole efficacement les facteurs instables tels que les harmoniques, les surtensions et les impulsions de pointe dans le réseau électrique, en filtrant les signaux d'interférence en mode commun et en mode différentiel pour fournir une alimentation propre pour les charges de précision. Une couche de blindage électrostatique en option réduit encore le couplage capacitif entre les enroulements, ce qui se traduit par des performances anti-interférences supérieures.
Convertit la tension d'entrée en une tension de sortie adaptée à la charge en fonction des besoins réels, réalisant simultanément la double fonction d'isolation électrique et de transformation de tension.
Lors de l'utilisation de groupes de connexion spécifiques (tels que Dyn11), il peut supprimer efficacement les interférences harmoniques de troisième ordre et d'ordre impair, purifiant ainsi le réseau électrique.
L'utilisation d'un transformateur d'isolement peut générer une nouvelle ligne neutre (ligne N), évitant ainsi les dysfonctionnements de l'équipement causés par une ligne neutre d'origine défectueuse dans le réseau électrique.
Le produit est disponible en deux types : type sec (coulée de résine époxy/type ouvert) et immergé dans l'huile (refroidissement par huile minérale), adaptés respectivement aux applications intérieures/à haute résistance au feu et aux applications extérieures/haute puissance.
| Article | Plage de paramètres/Description |
| Capacité nominale | 5 kVA ~ 2 000 kVA |
| Tension d'entrée | Monophasé 220V / Triphasé 380V / 440V / 420V / 400V, etc. |
| Tension de sortie | Monophasé 110V / 100V / 36V / 24V / Triphasé 220V / 200V / 120V / 110V, etc. |
| Nombre de phases | Monophasé / Triphasé |
| Fréquence nominale | 50 Hz / 60 Hz |
| Tension d'isolement (tension de tenue) | 3kV/5kV/10kV (standard) ; personnalisable jusqu'à 1 000 kV pour produits spéciaux |
| Classe d'isolation | Classe F (155 ℃) / Classe H (180 ℃) pour le type sec ; Classe A (105 ℃) pour le type immergé dans l'huile |
| Classe de protection | IP20 ~ IP54 (type sec) ; IP54 et supérieur (type extérieur immergé dans l'huile) |
| Efficacité | ≥95 % ~ 98,5 % (selon la capacité et la conception) |
| Régulation de tension | ≤2 % (dans des conditions de pleine charge) |
| Tension d'impédance | <7% (standard) |
| Courant à vide | <5% (standard) |
| Résistance d'isolation | ≥50 MΩ ~ 500 MΩ |
| Limite d'augmentation de la température | ≤100 K (type sec) / ≤65 K (immergé dans l'huile, température d'huile supérieure) |
| Plage de température ambiante | -5℃ ~ +40℃ (standard) ; extensible à -40℃ ~ +45℃ (personnalisé) |
| Normes | Normes d'efficacité énergétique CEI 60076 / GB 1094 / UL 5085 / CSA / CE / GB 20052, etc. |

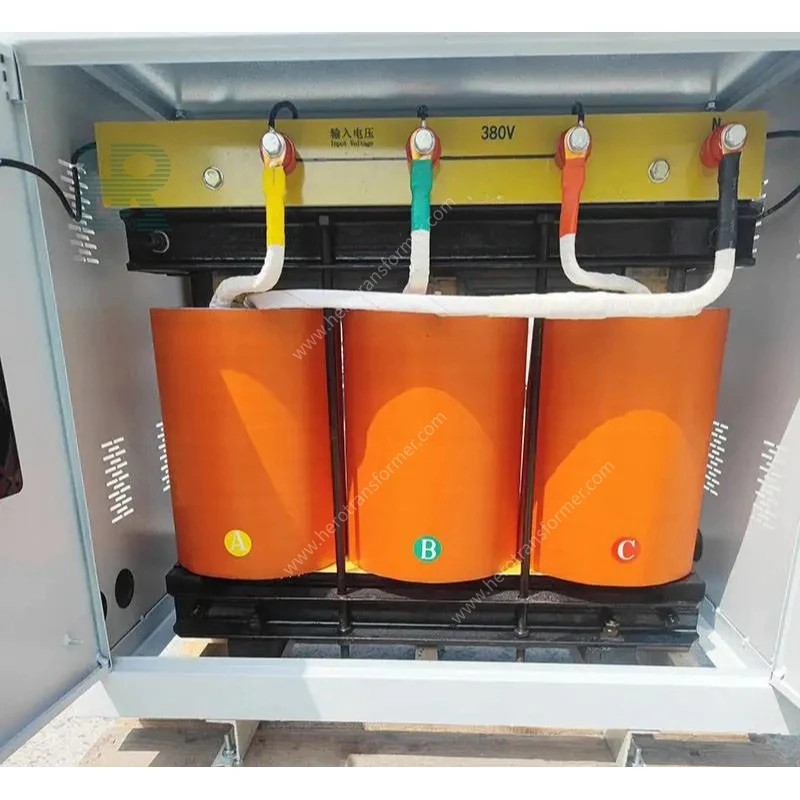

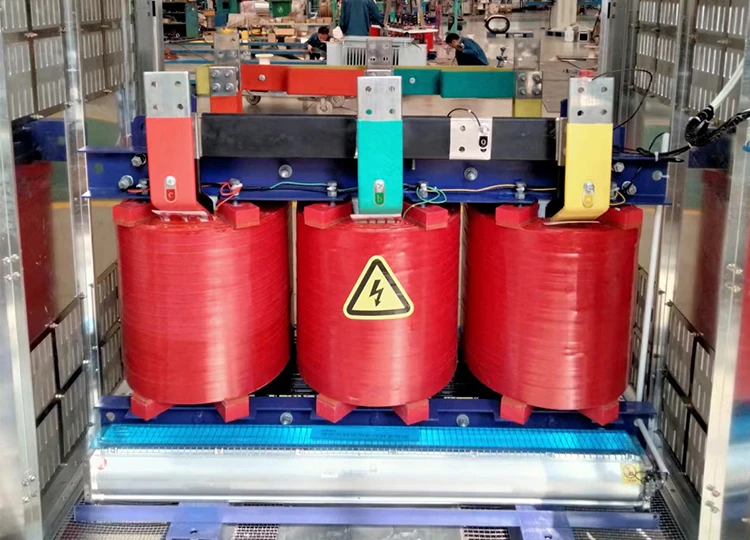

Transformateur d'isolement de type sec
1. Noyau : utilise des tôles d'acier au silicium à grains orientés à haute perméabilité laminées ensemble ou un noyau toroïdal en ferrite, réduisant efficacement les pertes.
2. Enroulements haute et basse tension : Enroulés avec du fil de cuivre ou d’aluminium de haute qualité en utilisant une méthode d’enroulement par défibrage. L'isolation est réalisée par imprégnation sous vide, garantissant la classe d'isolation F ou H.
3. Système d'isolation : structure d'isolation en résine époxy ou ouverte, ignifuge et résistante à l'humidité, adaptée aux environnements intérieurs et à haute sécurité.
4. Couche de protection électrostatique (en option) : une couche de protection métallique placée entre les enroulements primaire et secondaire, supprimant efficacement les interférences de mode commun.

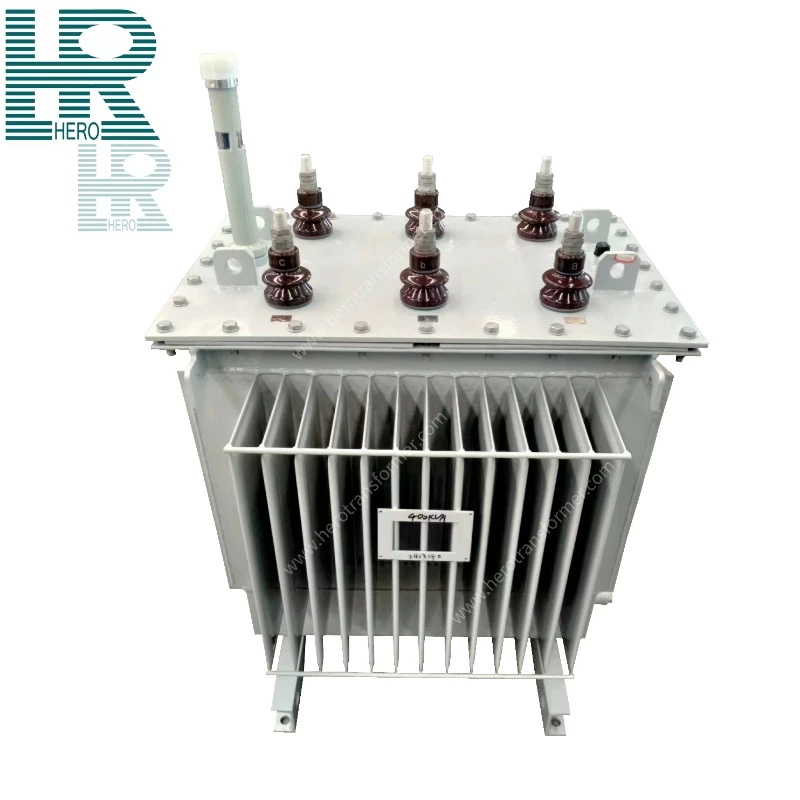

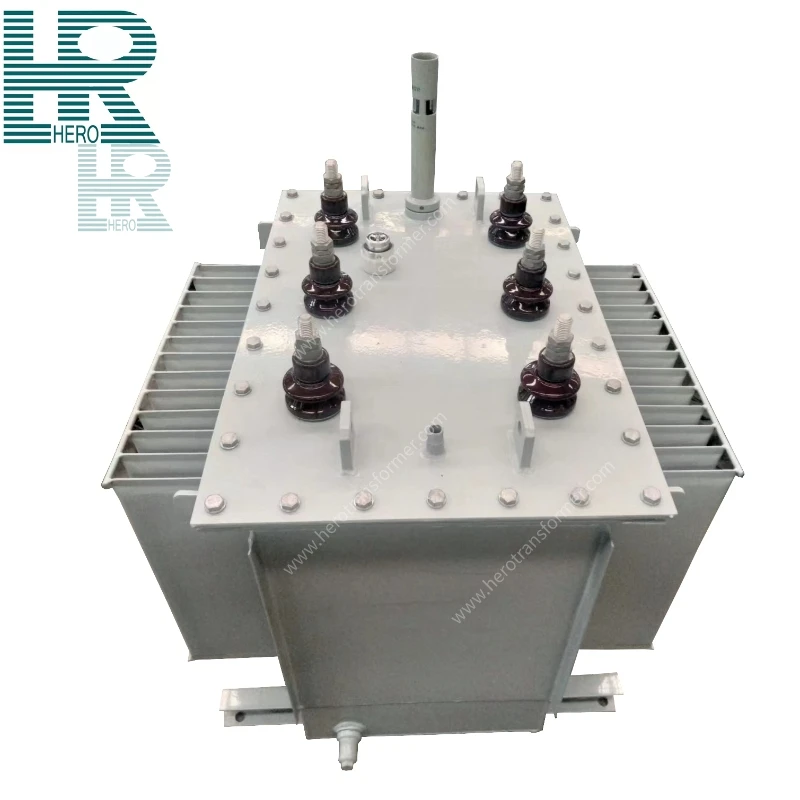

Transformateur d'isolement immergé dans l'huile
1. Noyau : identique aux tôles d'acier au silicium de type sec à haute perméabilité laminées ensemble.
2. Enroulements haute et basse tension : Enroulés avec du fil de cuivre ou d’aluminium de haute qualité.
3. Huile isolante : huile minérale (IEC 60296), assurant des fonctions d'isolation, de dissipation thermique et d'extinction d'arc, adaptée aux applications de haute puissance et extérieures.
4. Réservoir de transformateur : enceinte scellée soudée en acier avec une structure de dissipation thermique externe.
1. Avantages principaux du produit
① Sûr et fiable : permet d'obtenir une « alimentation électrique sûre » grâce à une isolation électrique, empêchant efficacement les accidents de choc électrique. Dans les applications aux exigences de sécurité élevées telles que les équipements médicaux et les laboratoires, le courant de fuite peut être contrôlé au niveau du microampère.
② Excellente performance anti-interférence : isole les harmoniques du réseau, les surtensions, les impulsions de pointe et autres interférences. Grâce au blindage électrostatique en option, l'immunité aux interférences en mode commun peut être encore améliorée, fournissant ainsi une alimentation propre pour les charges de précision.
③ Double fonction (isolation + transformation) : peut être conçu comme une isolation pure 1:1 ou une isolation progressive/abaisseur +, s'adaptant de manière flexible aux différentes exigences du scénario.
④ Structure flexible et large couverture de scénarios : couverture de capacité sèche/immergée dans l'huile, monophasée/triphasée de 0,5 kVA à 2 000 kVA, adaptée à la fois aux petits instruments médicaux et à la distribution d'énergie industrielle de haute puissance.
⑤ Faible perte, haute efficacité : grâce à un noyau magnétique à haute perméabilité et à une conception d'enroulement à faible perte, l'efficacité peut atteindre 95 % à 98,5 % ou plus, ce qui entraîne d'importantes économies d'énergie.
⑥ Longue durée de vie, faible maintenance : les transformateurs d'isolement de type sec sont conçus pour un fonctionnement sans entretien, tandis que les transformateurs d'isolement immergés dans l'huile peuvent avoir une durée de vie de 20 à 30 ans dans des conditions d'exploitation et de maintenance standardisées.
2. Durée de vie
Transformateurs d'isolement de type sec : dans des conditions de fonctionnement standard et une utilisation standardisée, la durée de vie conçue peut atteindre 20 à 25 ans. Les composants du noyau (noyau, enroulements) ne comportent aucune pièce facilement endommagée et le système d'isolation (résine époxy/classe F/classe H) vieillit lentement, ne nécessitant aucun entretien.
Transformateurs d'isolement immergés dans l'huile : La durée de vie conçue peut atteindre 20 à 30 ans, comparable à celle des transformateurs immergés dans l'huile ordinaires. Le vieillissement des équipements provient principalement de la détérioration de l'huile isolante et du vieillissement des joints ; des tests réguliers de qualité de l'huile et le remplacement des joints peuvent prolonger la durée de vie.
1. Entretien quotidien
Transformateur d'isolement de type sec
① Inspection quotidienne : inspectez régulièrement l'apparence de l'équipement, en vérifiant toute odeur inhabituelle, tout bruit, toute surchauffe, toute décoloration ou tout signe de dommage à l'isolation.
② Nettoyage et dépoussiérage : nettoyez régulièrement la poussière des surfaces du noyau et de l'enroulement pour éviter que l'accumulation de poussière ne provoque une diminution des performances d'isolation ou une mauvaise dissipation de la chaleur.
③ Inspection des bornes : serrez régulièrement les bornes et vérifiez toute surchauffe ou oxydation au niveau des connexions.

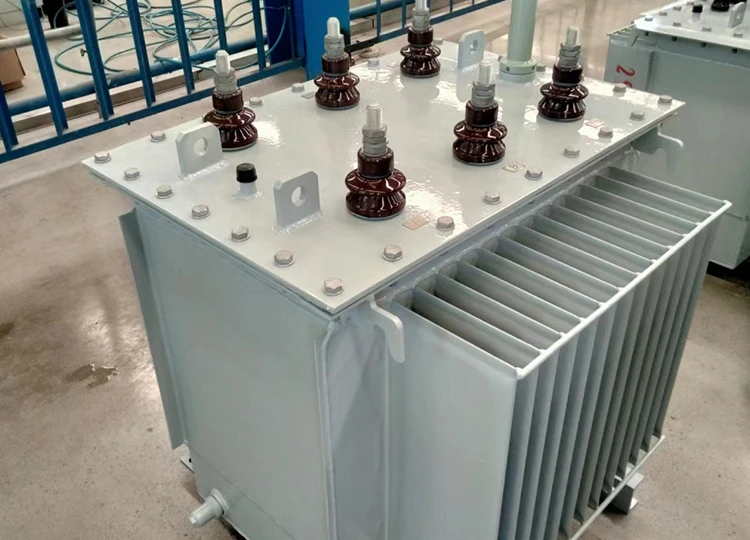

Transformateur d'isolement immergé dans l'huile
① Inspection quotidienne comme pour les transformateurs immergés dans l'huile ordinaires (niveau d'huile, température d'huile, contrôle des fuites d'huile).
② Test de qualité de l'huile : prélevez des échantillons tous les 1 à 2 ans pour tester la rigidité diélectrique, la teneur en humidité et les gaz dissous (DGA) de l'huile isolante.
③ Nettoyage et dissipation de la chaleur : nettoyez régulièrement la poussière et les débris de la surface du radiateur et du réservoir.
2. Normes de sécurité
① Règle absolue pour une utilisation sûre : l'enroulement secondaire du transformateur d'isolement doit rester indépendant, c'est-à-dire que l'enroulement secondaire ne doit pas être mis à la terre, connecté à un conducteur de protection ou connecté à d'autres circuits électriques. Une mise à la terre secondaire compromettra l'effet d'isolation et désactivera la fonction de protection contre les chocs électriques.
② Sécurité des travaux sous tension : la maintenance de l'équipement doit être effectuée après la déconnexion de l'alimentation, le test de la tension et la connexion d'un fil de terre avant toute opération. Le démontage et le montage alors que l'équipement est sous tension sont strictement interdits.
③ Prévention des incendies et protection de l'environnement : Les flammes nues et les matériaux inflammables et explosifs sont strictement interdits autour de l'équipement. Lors du changement de l'huile isolante dans un transformateur d'isolement immergé dans l'huile, un conteneur dédié doit être utilisé pour le recyclage ; le dumping aveugle est strictement interdit.
1. Industrie médicale : alimentation électrique sûre et isolée pour les équipements médicaux de salle d’opération, les moniteurs d’unités de soins intensifs, les équipements d’IRM et les instruments d’analyse de laboratoire.
2. Automatisation industrielle : alimentation anti-interférence et isolée pour les systèmes de contrôle PLC, les entraînements de servomoteurs, les machines-outils CNC, les lignes de production de robots et les équipements de détection de capteurs.
3. Industrie électronique de précision : alimentation purifiée pour les équipements de test de puces, les lignes de production de fabrication de semi-conducteurs, les instruments de test de composants électroniques et les équipements audio haut de gamme.
4. Nouvelle industrie énergétique : systèmes de test d'onduleurs photovoltaïques, systèmes de gestion de batterie (BMS), plates-formes de test de piles de chargement et circuits auxiliaires pour convertisseurs d'énergie éolienne.
5. Bâtiment et sécurité : systèmes d'alimentation électrique de secours en cas d'incendie, alimentation électrique pour caméras de surveillance, équipements de contrôle d'accès et de sécurité, systèmes de contrôle d'ascenseur.
6. Transport ferroviaire : systèmes de contrôle des signaux de métro, équipements embarqués dans les trains, instruments de test des voies, systèmes d'alimentation électrique des plates-formes.
7. Systèmes de test et de mesure : alimentation électrique purifiée et anti-interférence pour les systèmes de mesure et de test de précision, isolée du réseau électrique.
1. Risques environnementaux (applicables aux types secs et immergés dans l'huile)
1. Limites de dissipation thermique : les transformateurs d'isolement de type sec reposent sur un refroidissement naturel ou un refroidissement à air forcé, nécessitant une bonne ventilation sur le lieu d'installation. Pour les environnements fermés à haute température, un ventilateur avec un boîtier ou une marge de capacité accrue est nécessaire.
2. Risques d'humidité et de corrosion : les transformateurs d'isolement de type sec moulés en résine époxy offrent une bonne résistance à l'humidité, mais leur structure ouverte ne convient pas aux environnements à forte humidité. Les structures scellées immergées dans l’huile offrent une plus grande résistance à l’humidité et au brouillard salin.
3. Limites de l'adaptabilité à l'altitude : à des altitudes supérieures à 1 000 m, une densité réduite de l'air entraîne une diminution de la résistance de l'isolation externe, ce qui nécessite des produits personnalisés de type sec ou immergés dans l'huile améliorés par une isolation à haute altitude (distance de fuite croissante).
4. Risque d'interférence électromagnétique : dans les environnements industriels présentant de fortes interférences électromagnétiques, il est recommandé de sélectionner des transformateurs d'isolement avec des couches de blindage électrostatique pour supprimer efficacement les interférences de mode commun.
2. Limites d'installation
1. Exigences d'espacement : les transformateurs d'isolement de type sec nécessitent un espace de ventilation suffisant (généralement ≥ 200 mm autour du transformateur), tandis que les transformateurs immergés dans l'huile nécessitent suffisamment d'espace pour la dissipation thermique et les opérations de maintenance.
2. Fondation d'installation : les transformateurs d'isolement de type sec peuvent être montés au sol ou installés dans une armoire, tandis que les transformateurs immergés dans l'huile nécessitent une plate-forme de fondation en béton ou un support de poteau.
3. Conformité à la sécurité incendie : l'installation intérieure de transformateurs d'isolement immergés dans l'huile nécessite des murs ignifuges, des réservoirs de collecte des fuites d'huile et d'autres installations. Les transformateurs d'isolement de type sec sont résistants au feu et à l'humidité, avec moins de restrictions sur l'installation en intérieur.
Ce produit prend en charge une personnalisation pleine dimensionnelle et peut être adapté avec précision aux conditions du projet, aux conditions environnementales, aux normes industrielles et aux besoins des clients. Les dimensions clés sont les suivantes :
| Dimension de personnalisation | Gamme optionnelle / Description |
| Type de structure | Type sec (moulée en résine époxy / type ouvert) / Type immergé dans l'huile (refroidissement par huile minérale) |
| Capacité et tension | 5 kVA ~ 2 000 kVA ; Tension d'entrée/sortie personnalisée selon les besoins (standard inférieur à 1 000 V ; types spéciaux haute tension personnalisables) |
| Nombre de phases | Monophasé / Triphasé |
| Taux de transformation | 1:1 (isolation pure) / Step-up / Step-down + Isolation (personnalisable selon les besoins) |
| Configuration du blindage | Non blindé / Couche de blindage électrostatique unique / Double couche de blindage électrostatique (supprime les interférences en mode commun + en mode différentiel) |
| Classe d'isolation | Classe F (155 ℃) / Classe H (180 ℃) pour le type sec ; Classe A (105 ℃) pour le type immergé dans l'huile |
| Classe de protection | IP20 ~ IP54 (type sec) ; IP54 et supérieur (type extérieur immergé dans l'huile) |
| Traitement de protection contre la corrosion | Revêtements anticorrosion personnalisés de qualité C4/C5 et fixations en acier inoxydable disponibles pour les environnements côtiers de brouillard salin et de corrosion chimique |
| Normes | Normes d'efficacité énergétique CEI 60076 / GB 1094 / UL 5085 / CSA / CE / GB 20052, etc. |
| Accessoires | Thermostat, ventilateurs (refroidissement à air forcé de type sec), boîtier de protection, couvercle de protection des bornes, surveillance intelligente, etc. (en option selon les besoins) |
| Couleurs et marquages | Codes couleurs spécifiés par l'utilisateur (RAL, etc.) ; plaques signalétiques et étiquettes d'avertissement en chinois, anglais ou bilingue |
