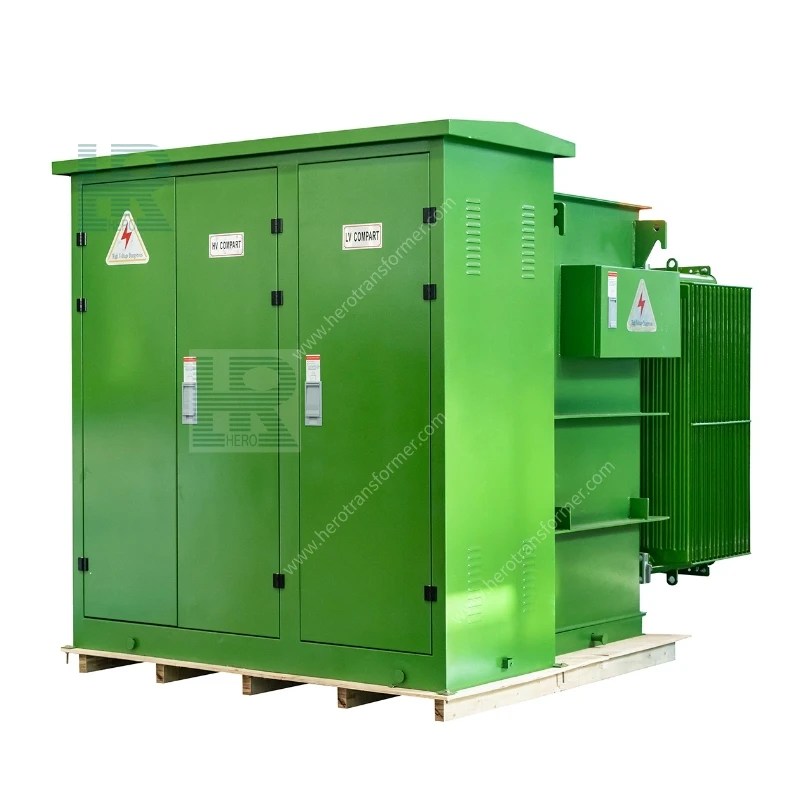

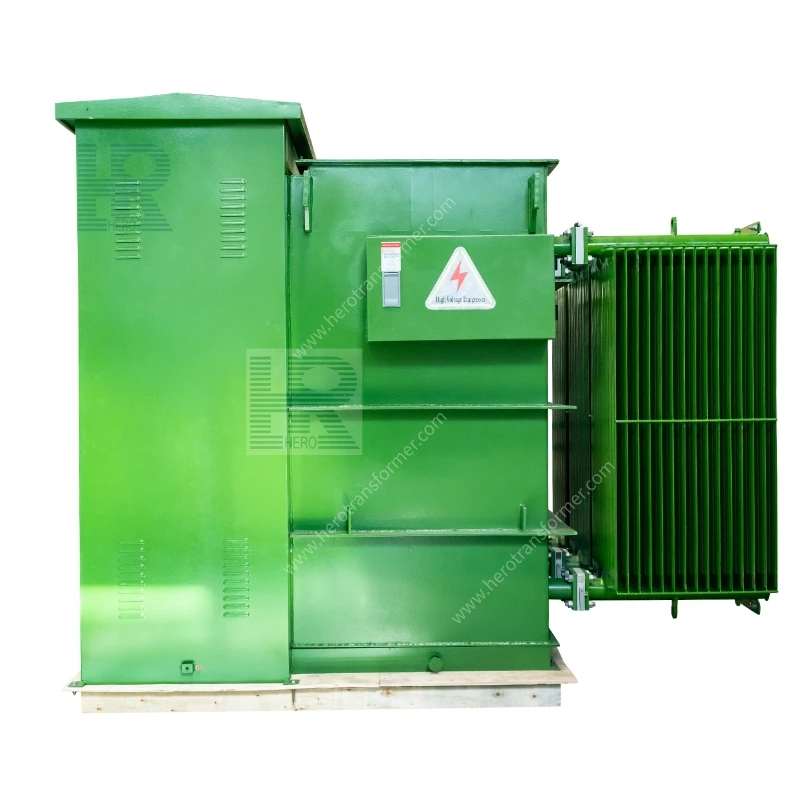

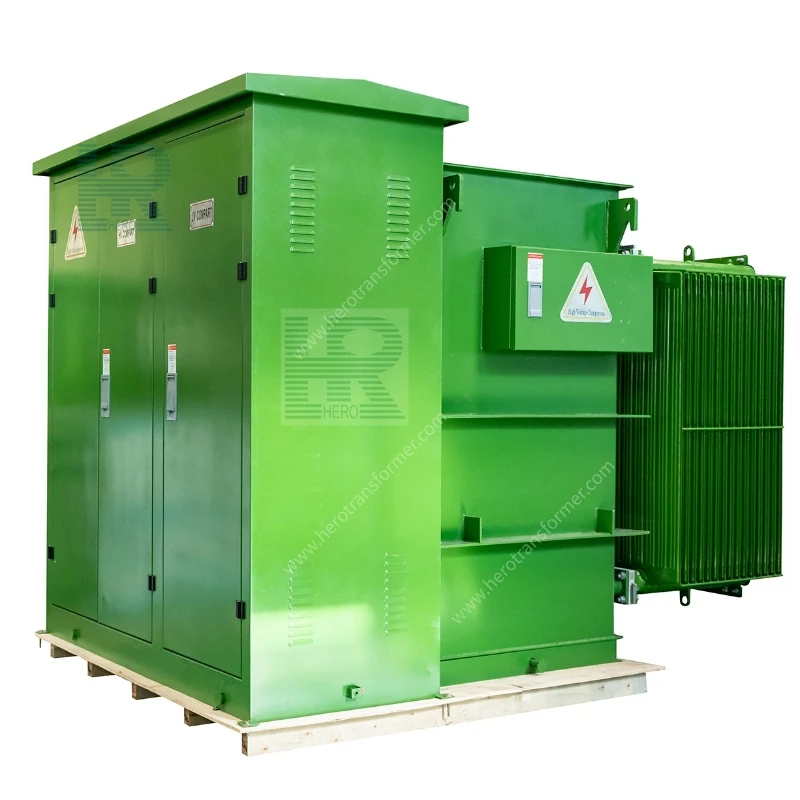

Transformateur compartimenté de type monté sur socle
Un transformateur monté sur socle de style américain, également connu sous le nom de transformateur combiné, est un dispositif de distribution d'énergie compact qui intègre le corps du transformateur, l'interrupteur de charge haute tension et les fusibles de protection dans un seul réservoir d'huile. Introduit en Chine depuis les États-Unis au début des années 1990, sa caractéristique la plus importante est l'immersion directe de l'interrupteur haute tension et des fusibles dans l'huile isolante du transformateur, utilisant l'huile à la fois comme isolant et comme agent de refroidissement, réduisant ainsi considérablement la taille de l'équipement.
Les transformateurs sur socle de style américain utilisent une structure entièrement scellée et entièrement isolée, éliminant le conservateur d'huile (réservoir d'huile) du transformateur traditionnel. Le réservoir d'huile et le radiateur sont directement exposés à l'air, permettant une alimentation électrique flexible via un réseau en anneau ou des connexions de bornes. Cela en fait un choix idéal pour les réseaux de distribution d'électricité urbains employant une stratégie de « petite capacité, distribution dense ».
Adoptant une conception intégrée à réservoir partagé, les composants haute tension sont logés dans le réservoir du transformateur, ce qui donne un volume seulement d'un tiers à un cinquième de celui d'un transformateur préfabriqué de style européen de même capacité. Cela minimise l'encombrement et permet une installation flexible.
Toutes les pièces sous tension haute tension sont immergées dans l’huile et scellées dans le réservoir. Il n'y a aucune pièce sous tension exposée, ce qui élimine le besoin de distances d'isolation et garantit de manière fiable la sécurité des personnes.
Le côté haute tension utilise un schéma de protection combiné composé d'un fusible de limitation de courant de secours et d'un fusible double sensibilité enfichable. Le fusible enfichable est sensible aux surcharges (double sensibilité température + courant), tandis que le fusible de secours offre une protection contre les courts-circuits. Ensemble, ils assurent une protection complète contre les pannes, réduisant considérablement les coûts d'exploitation.
Il peut être utilisé à la fois pour l'alimentation du réseau en anneau (avec prise de câble réseau en anneau) et pour l'alimentation du terminal, offrant une commutation flexible et pratique. Le connecteur de câble de type coudé peut être branché et débranché sous des courants de charge de 200 A/600 A et peut être utilisé comme interrupteur de charge en cas d'urgence.
Le réservoir d'huile et le dissipateur thermique ondulé sont directement exposés à l'air, ce qui entraîne une efficacité de dissipation thermique élevée ; la structure immergée dans l'huile offre une excellente capacité de tenue aux surcharges à court terme, adaptée aux scénarios avec des charges électriques fluctuantes.
Le boîtier utilise une pulvérisation anticorrosion et un traitement de surface spécial, résistant efficacement à la corrosion causée par des environnements difficiles tels que le vent et le sable, les embruns salins côtiers, ainsi que les températures et l'humidité élevées.
Le noyau utilise des tôles d'acier au silicium à haute perméabilité, combinées à une conception de groupe de connexion Dyn11, offrant des avantages tels que la non-dérive du point neutre, une qualité haute tension et de bonnes performances de protection contre la foudre, avec un niveau de bruit inférieur à 52 dB.
| Article | Gamme / Description |
| Capacité nominale | 50 kVA ~ 2 500 kVA (type standard) ; extensible à 7 000 kVA (type éolien/PV) |
| Côté haute tension | 6 kV ~ 35 kV (commun : 12,47 kV, 13,2 kV, 24 kV, 34,5 kV) |
| Côté basse tension | 0,4 kV/0,48 kV/0,69 kV, etc. |
| Plage de taraudage HT | ±2×2,5% (DETC - Changement de prise hors tension) |
| Groupe de connexion | Dyn11, YNd1, etc. |
| Fréquence nominale | 50 Hz / 60 Hz |
| Méthode de refroidissement | ONAN (auto-refroidi immergé dans l’huile); ONAF (refroidi par air) en option |
| Tension de tenue à la fréquence d'alimentation de 1 minute | 35 kV (pour la classe 10 kV) 75 kV (pour la classe 35 kV) |
| Tension de tenue aux impulsions de foudre (BIL) | 75 kV ~ 95 kV (pour la classe 10 kV) 150 kV ~ 200 kV (pour la classe 35 kV) |
| Plage de température ambiante | -25℃ ~ +45℃ (standard) ; extensible jusqu'à -40 ℃ ~ +45 ℃ |
| Normes applicables | GB/T 17467, JB/T 10217, ANSI C57.12.00/34, norme IEEE C57.12.20, CEI 60076, etc. |
Corps du transformateur
Comprend le noyau (tôles d'acier au silicium à haute perméabilité laminées) et les enroulements haute et basse tension (enroulements de fils de cuivre ou d'aluminium), placés à l'intérieur du réservoir principal pour réaliser la transformation de tension.
Commutateur de charge haute tension
Immergé dans l'huile de transformateur, de taille compacte, utilisable dans une direction à 360°, utilisé pour commuter en toute sécurité le courant de charge. Type de réseau en anneau équipé d'un commutateur multi-positions, prenant en charge le mode d'alimentation du réseau en anneau.
Système de protection à double fusible
- Fusible limiteur de courant de secours : utilisé pour la protection contre les défauts de court-circuit à l'intérieur du transformateur et du côté secondaire, interrompant rapidement les courants de défaut importants.
- Fusible de type insert : utilise un fil fusible à double sensibilité (sensible à la fois à la température et au courant), utilisé pour la protection contre les surcharges, peut être remplacé sur site, réduisant ainsi les coûts d'exploitation et de maintenance.
Accessoires pour câbles haute tension (prise coudée)
Connecteurs de câbles entièrement isolés qui peuvent être branchés et débranchés sous charge.
Huile isolante
Huile minérale (IEC 60296) ou huile respectueuse de l'environnement à point d'éclair élevé (telle que l'huile d'ester naturel FR3, point d'éclair > 312 ℃), assurant des fonctions d'isolation, de dissipation thermique et d'extinction d'arc. L’huile à point d’éclair élevé peut être sélectionnée pour les applications nécessitant des exigences de protection incendie plus élevées, telles que les installations intérieures.

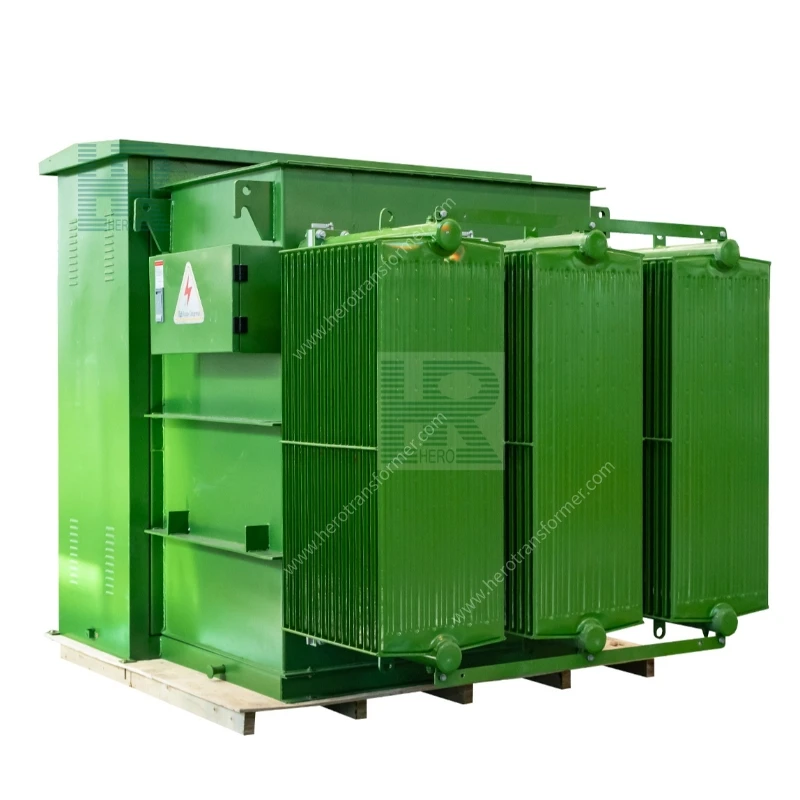

Réservoir d'huile et système de refroidissement
Un réservoir d'huile entièrement scellé, soudé à partir de plaques d'acier, éliminant le besoin d'un conservateur d'huile. La paroi extérieure est un radiateur ondulé ou à plaques, directement exposé à l'air pour la dissipation de la chaleur.

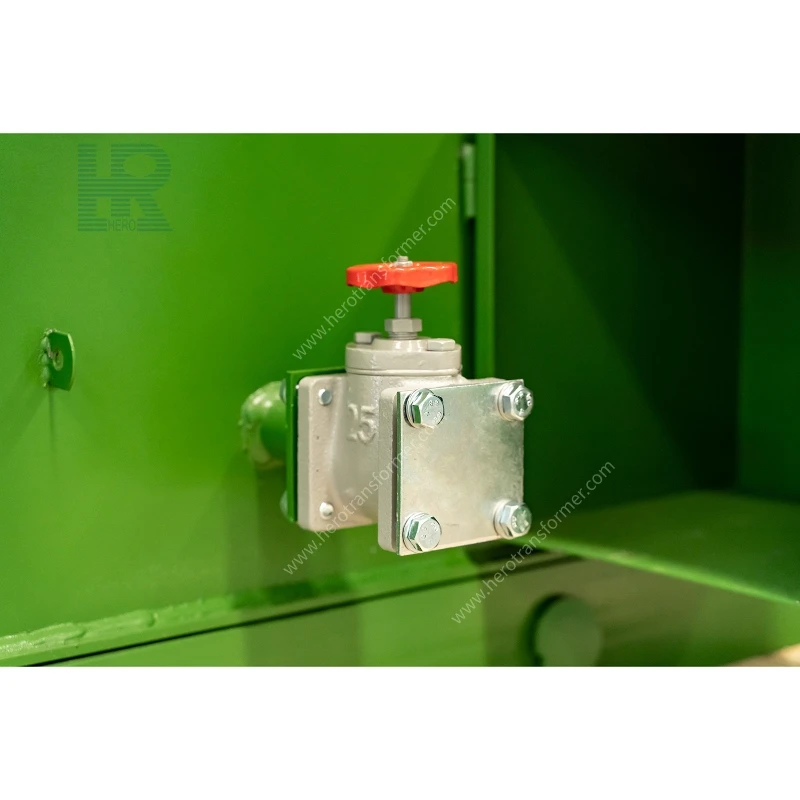

Accessoires de protection et de surveillance
Comprend une soupape de surpression (antidéflagrante), une jauge de niveau d'huile (de type fenêtre ou de type compteur), un thermomètre à huile (avec contrôleur de température en option), une vanne de vidange/vanne d'échantillonnage, etc.

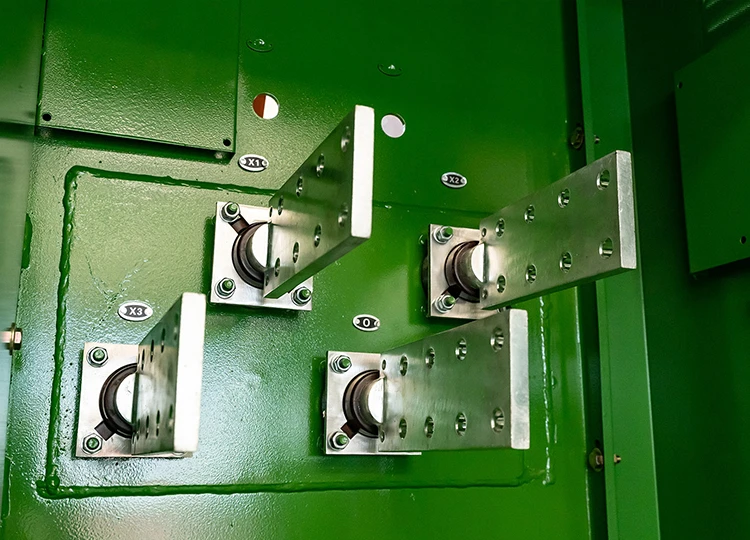

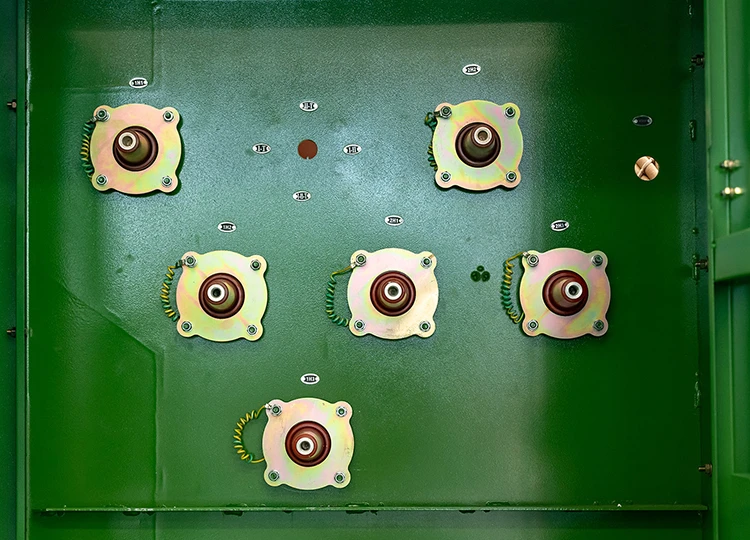

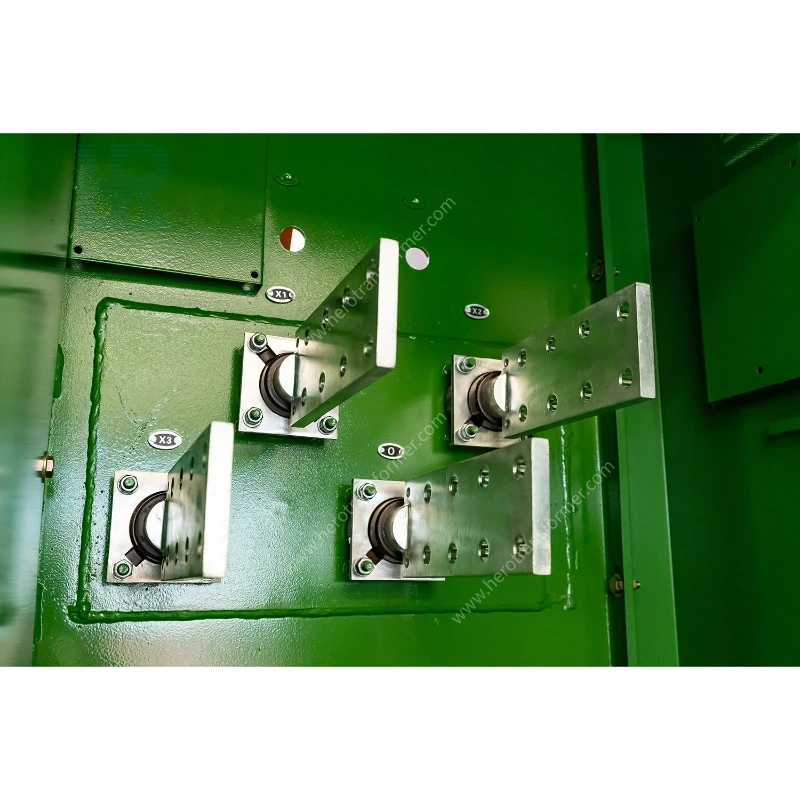

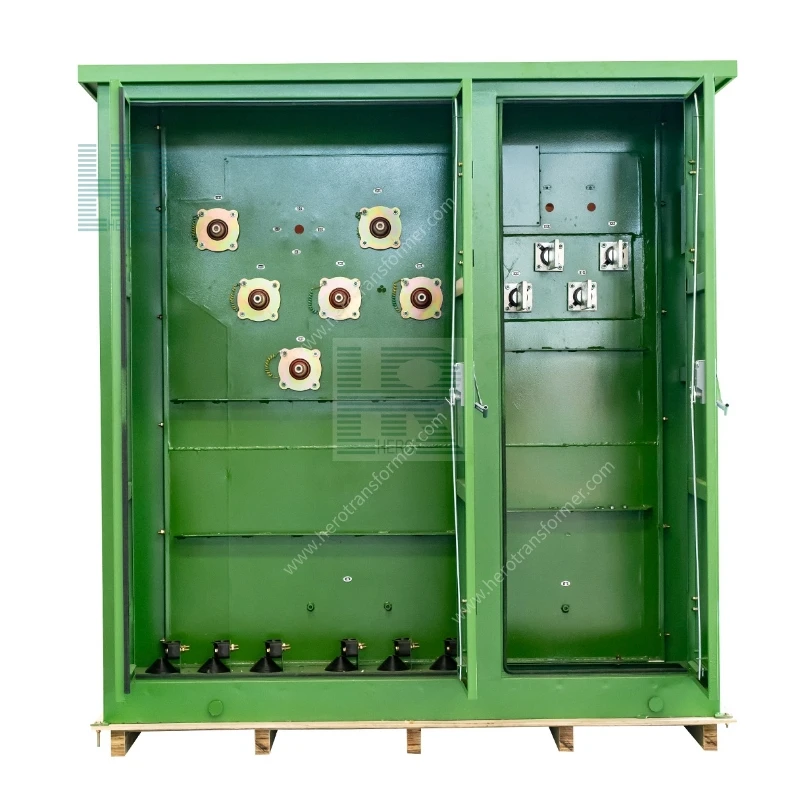

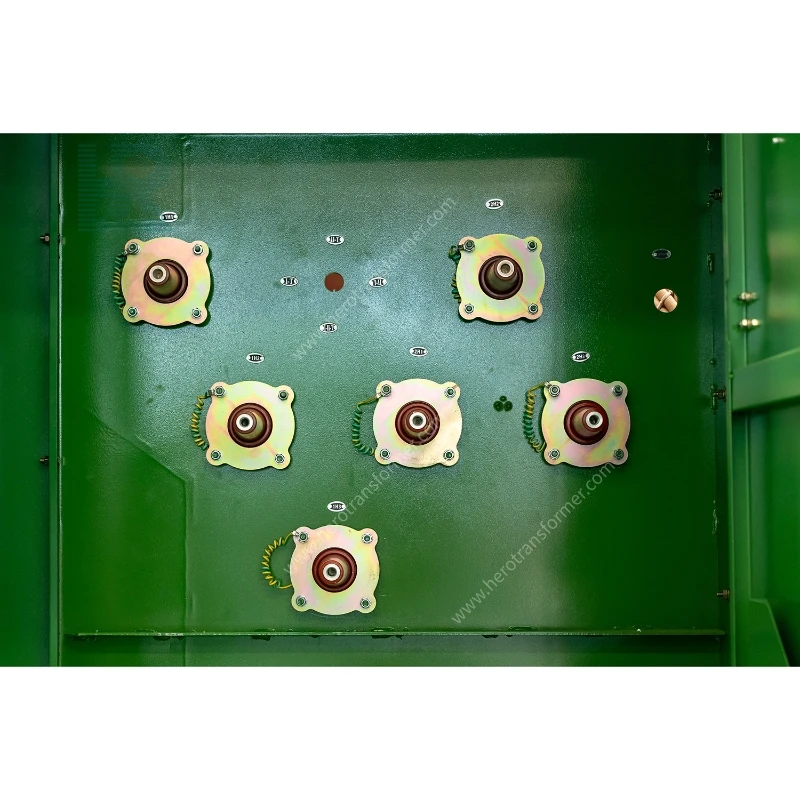

Chambres haute et basse pression
Boîte à instruments
Un coffret de protection indépendant abritant les thermomètres à huile, les jauges de niveau d'huile, les manomètres à vide, les thermomètres à enroulement, etc.
1. Avantages principaux du produit
① Rentabilité élevée : la conception intégrée réduit considérablement les coûts par rapport aux sous-stations préfabriquées de style européen (petite taille, économies de matériaux) et aux solutions de salle de distribution traditionnelles. Aucune salle de distribution dédiée n’est requise, ce qui permet d’économiser considérablement sur les investissements en infrastructure.
② Haute sécurité et fiabilité : structure entièrement isolée et scellée sans pièces sous tension haute tension exposées, éliminant le risque de choc électrique. La protection à double fusible offre une couverture complète des défauts, garantissant un fonctionnement sûr du réseau électrique.
③ Installation facile et rapide : expédié sous forme d'unité complète, ne nécessitant que des connexions de câbles sur site pour une mise en service immédiate, ce qui entraîne une période d'installation très courte. Convient aussi bien pour une installation au sol en extérieur qu'en intérieur (nécessite une protection incendie).
④ Capacités de mise en réseau flexibles : le type de terminal (Z) et le type de réseau en anneau (H) sont disponibles, permettant une connexion rapide aux réseaux de distribution d'énergie existants ; les connecteurs de câbles peuvent être branchés et débranchés sous charge, facilitant ainsi les opérations de maintenance et d'alimentation électrique temporaire.
⑤ Excellentes capacités de tenue aux surcharges et aux courts-circuits : la structure immergée dans l'huile et la conception à haute résistance d'isolation lui confèrent des capacités supérieures de tenue aux surcharges à court terme et aux courts-circuits soudains par rapport aux transformateurs de type sec.
⑥ Excellentes performances de protection : le revêtement anticorrosion et la conception entièrement scellée lui permettent de résister à divers environnements extérieurs difficiles tels que le vent, le sable, le brouillard salin, une humidité élevée et des températures extrêmes.
2. Durée de vie
Dans des conditions d'exploitation et de maintenance standardisées, la durée de vie globale de conception de l'équipement peut atteindre 20 à 30 ans. Le noyau de fer et les enroulements ne comportent aucune pièce facilement endommagée, ce qui entraîne une lente dégradation de la durée de vie. Le vieillissement des équipements provient principalement de la détérioration de l’huile isolante et du vieillissement des joints. Des tests réguliers de la qualité de l'huile (tels que l'analyse DGA) et le remplacement des joints peuvent prolonger considérablement la durée de vie.
1. Entretien quotidien
① Inspection quotidienne : vérifiez régulièrement le boîtier de l'équipement pour détecter toute fuite d'huile, déformation ou corrosion ; observez si la lecture de la jauge de niveau d'huile se situe dans la plage normale ; enregistrer la température de l'huile et le bruit de fonctionnement ; et résoudre toute anomalie.
② Test de qualité de l'huile : il est recommandé d'échantillonner et de tester la rigidité diélectrique, la teneur en humidité et les gaz dissous (DGA) de l'huile isolante tous les 1 à 2 ans. En fonction des résultats des tests, filtrez, régénérez ou remplacez l'huile.
③ Inspection des composants : calibrez régulièrement les soupapes de surpression, les jauges de niveau d'huile et les contrôleurs de température, etc. ; Vérifiez le serrage des connexions coudées haute tension et tout signe de décharge.
④ Nettoyage et dissipation de la chaleur : nettoyez régulièrement la poussière et les débris de la surface du réservoir d'huile et du dissipateur thermique pour garantir une dissipation thermique sans obstruction et éviter l'accumulation de chaleur.
2. Règles de sécurité
① Sécurité du travail sous tension : la maintenance de l'équipement doit être effectuée une fois l'alimentation coupée, la tension testée et un fil de terre connecté. Il est strictement interdit de brancher ou débrancher les connecteurs des câbles coudés sous tension (les opérations doivent être effectuées après la mise hors tension). Les travailleurs doivent être certifiés et porter un équipement de protection isolé.
② Prévention des incendies et protection de l'environnement : les flammes nues et les matériaux inflammables et explosifs sont strictement interdits autour de l'équipement. L'huile minérale est inflammable ; dans les situations où les exigences de prévention des incendies sont strictes, il convient d'utiliser de l'huile d'ester naturel à point d'éclair élevé (FR3), ainsi que des installations de lutte contre l'incendie appropriées. Lors du remplacement de l'huile isolante, un conteneur dédié doit être utilisé pour le recyclage ; les déversements aveugles qui polluent l’environnement sont strictement interdits.
③ Environnement d'installation conforme : l'emplacement d'installation doit répondre aux exigences en matière de ventilation, de dissipation thermique, de maintenance et de distances de sécurité. Il ne doit pas être placé à proximité de murs ou d’installations inflammables/explosive. Les installations intérieures doivent être équipées de cloisons ignifuges, de réservoirs de collecte des fuites d'huile et d'autres installations de protection incendie conformes.
④ Traitement des défauts : Si des bruits anormaux, des projections d'huile, des alarmes de température élevée ou l'activation de la soupape de surpression se produisent, arrêtez immédiatement la machine et débranchez l'alimentation. La cause doit être recherchée avant de redémarrer le fonctionnement ; toute opération en cas de défaut est strictement interdite.
1. Mise à niveau du réseau de distribution d'énergie urbain : en tant qu'équipement de base pour les « points de distribution denses et de petite capacité » dans les centres de distribution, il résout les problèmes de pertes de ligne élevées et de long rayon d'alimentation électrique.
2. Centres résidentiels et commerciaux : distribution d'énergie terminale pour les communautés résidentielles, les complexes commerciaux et les immeubles de bureaux ; peut être installé le long des rues et dans les ceintures vertes, de manière esthétique et sans occuper d’espace de construction au sol.
3. Entreprises industrielles et minières : distribution d'énergie pour les usines, les mines, les ports, les usines pétrochimiques et autres entreprises, adaptée aux scénarios industriels avec de grandes fluctuations de charge.
4. Nouvelle production d'énergie : centrales éoliennes (connexion au réseau intensif, adaptées aux environnements côtiers et désertiques) et centrales photovoltaïques (connexion au réseau intensif), compatibles avec les modèles dédiés éoliens/photovoltaïques.
5. Municipalité et infrastructure : distribution d'énergie pour les lieux publics tels que l'éclairage des routes urbaines, les aéroports, les gares, les hôpitaux et les écoles.
6. Alimentation électrique temporaire : besoins de distribution d'énergie temporaire ou mobile pour les chantiers de construction, les opérations sur les champs pétrolifères, les événements à grande échelle, etc.
1. Risques environnementaux
1. Risque de fuite et de pollution : Les fuites d’huile minérale peuvent polluer le sol et les sources d’eau. L'huile d'ester naturel (FR3) respectueuse de l'environnement à point d'éclair élevé doit être utilisée dans les zones écologiquement sensibles (telles que les sources d'eau et les terres agricoles), et l'étanchéité de l'enceinte doit être renforcée, avec des mesures de collecte étanches correspondantes.
2. Risque d'incendie : L'huile minérale est inflammable et peut s'enflammer en cas de défaut d'arc.
3. Risques de corrosion et de brouillard salin : zones côtières et usines chimiques, où les brouillards salins ou les gaz corrosifs peuvent facilement corroder le boîtier et les composants métalliques. Des revêtements anticorrosion de qualité C4 ou supérieure et des fixations en acier inoxydable sont requis, ainsi qu'un traitement de revêtement spécial pour le boîtier.
4. Risques de température élevée et de dissipation thermique : des températures élevées prolongées accélèrent l'oxydation de l'huile isolante et le vieillissement des joints. Dans les zones à haute température, des configurations de dissipation thermique améliorées ou des taux de charge réduits de manière appropriée doivent être utilisés.
5. Limites d'adaptabilité à l'altitude : Pour les altitudes supérieures à 1 000 m, des produits d'isolation renforcés personnalisés à haute altitude (distance de fuite croissante) sont nécessaires pour atténuer le risque de rupture de l'isolation dû à une faible pression atmosphérique.
6. Impact sonore : L'installation à proximité de zones résidentielles nécessite de prendre en compte les limites de bruit (par exemple, ≤ 55 dB la nuit), ce qui nécessite la sélection de modèles à faible bruit (jusqu'à moins de 45 dB).
2. Restrictions d'installation
1. Exigences relatives aux fondations : Une plate-forme de fondation en béton est requise. Le sol doit être plat, avoir une capacité portante suffisante et répondre aux exigences en matière de drainage et de goulottes de câbles.
2. Distances de sécurité : l'installation de l'équipement doit respecter les exigences de distance de sécurité entre les parties sous tension et le sol, les bâtiments et les installations environnantes, et permettre un espace suffisant pour la dissipation de la chaleur et les opérations de maintenance.
3. Conformité à la sécurité incendie : les installations intérieures ou souterraines doivent être équipées d'installations de lutte contre l'incendie conformes, telles que des cloisons ignifuges, des réservoirs de collecte de déversements d'hydrocarbures et des extincteurs à poudre sèche, et répondre aux exigences d'acceptation en matière de sécurité électrique.
4. Restrictions de transport : L'équipement est expédié sous forme d'unité complète ; les restrictions de hauteur et de largeur ainsi que les conditions de levage pour les itinéraires de transport doivent être prises en compte. Pendant le transport, l'équipement doit être solidement fixé pour éviter tout dommage dû aux vibrations et aux chocs.
Ce produit prend en charge une personnalisation pleine dimensionnelle et peut être adapté avec précision aux conditions du projet, aux conditions environnementales, aux normes industrielles et aux besoins des clients. Les dimensions clés sont les suivantes :
| Dimension de personnalisation | Gamme optionnelle / Description |
| Capacité et tension | 50 kVA ~ 7 000 kVA ; HT ≤ 35 kV, BT personnalisable (0,36 / 0,4 / 0,48 / 0,69 kV, etc.) |
| Mode d'alimentation | Type de terminal (Z) : alimentation du terminal standard Type de réseau en anneau (H) : connectable au système de réseau en anneau pour des entrées d'alimentation doubles ou multiples |
| Type d'huile isolante | Huile minérale (IEC 60296) / Huile d'ester naturel respectueuse de l'environnement à point d'éclair élevé (par exemple FR3, point d'éclair > 312 ℃) / Huile d'ester synthétique |
| Matériau d'enroulement | Tout cuivre / Tout aluminium / Aluminium HT + Cuivre BT, etc. |
| Groupe de connexion | Dyn11, Dyn1, YNd1, Ynd11, etc. |
| Niveau de résistance à la corrosion | Grades C3 / C4 / C5, adaptés aux environnements difficiles tels que les brouillards salins côtiers et la pollution industrielle |
| Personnalisation des scénarios d'application | Dédié à l'énergie éolienne : adaptable aux environnements sévères (plages, déserts...), capacité extensible jusqu'à > 4 500 kVA Photovoltaïque dédié : adapté aux exigences de connexion au réseau photovoltaïque |
| Configuration basse tension | Disjoncteurs à boîtier moulé BT en option, dispositifs de commutation à compensation automatique de puissance réactive, contrôleurs de sous-tension intelligents, dispositifs de mesure et de télécommande |
| Surveillance intelligente | Surveillance en ligne facultative de la température et du niveau d'huile, transmission de données à distance, alarme de défaut et fonctions de régulation automatique de la tension ; adapté aux systèmes de réseaux intelligents sans surveillance |
| Normes | GB/T 17467, JB/T 10217, ANSI C57.12, IEEE C57.12.20, CEI 60076, etc. |
| Couleurs et marquages | Codes de couleur spécifiés par l'utilisateur (par exemple, tableau RAL) ; plaques signalétiques et étiquettes d'avertissement en chinois / anglais |
| Composants | Bagues de norme européenne (EN), bagues de norme américaine (IEEE) ; thermomètres à enroulement en option, relais de pression soudaine, etc. |
