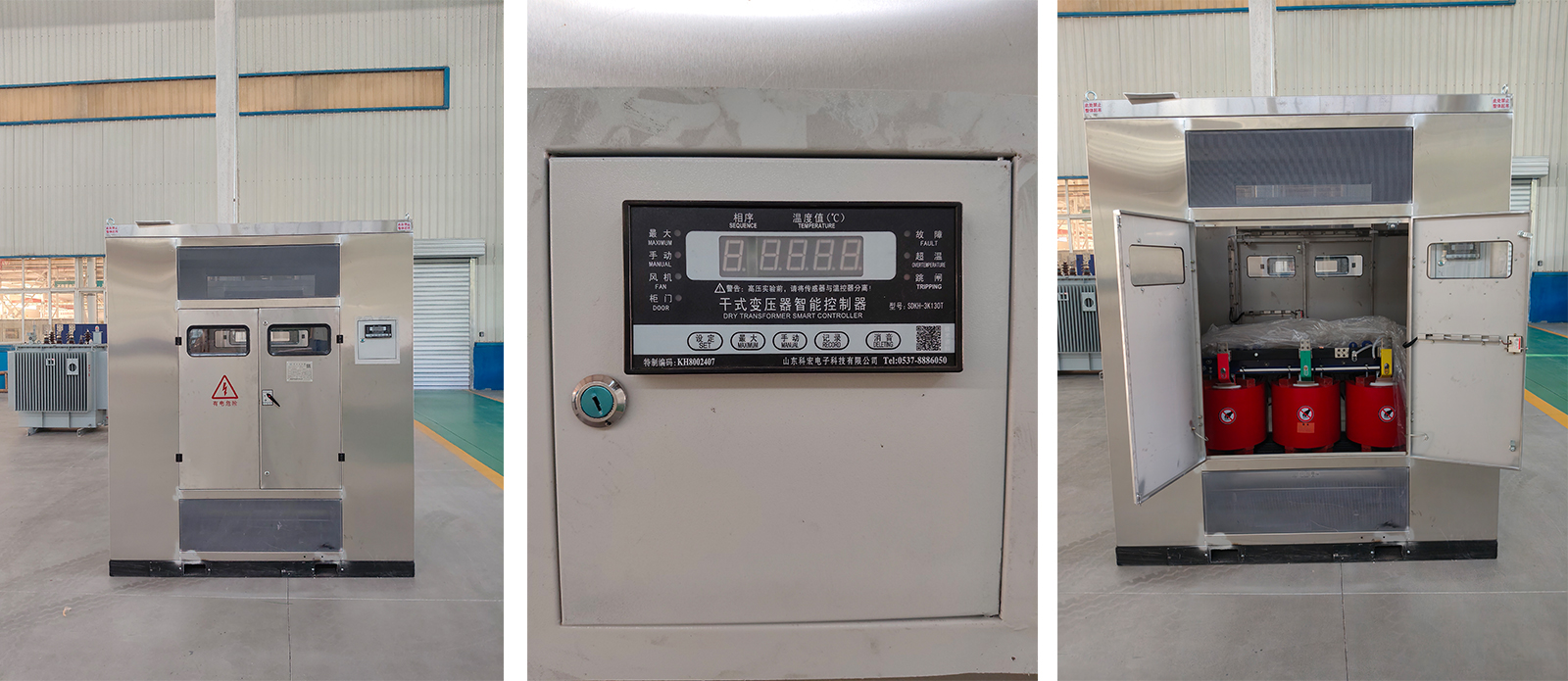

Paramètres du contrôleur de température du transformateur de type sec + Guide d'utilisation complet

Temps chaud !!! Procédure d'utilisation correcte en 5 étapes pour le contrôleur de température du transformateur de type sec

Étape 1 : Première mise sous tension de l'équipement

Connectez correctement le contrôleur de température, puis mettez sous tension. Le contrôleur entrera en mode de fonctionnement normal. La zone de phase de l'écran affichera respectivement les températures en temps réel des enroulements triphasés A/B/C.

Étape 2 : Vérifiez la valeur maximale et le cycle triphasé

Appuyez sur le bouton « MAX » sur le panneau. L'écran affichera uniquement la température la plus élevée parmi les enroulements triphasés et sa phase correspondante, tandis que le voyant MAX s'allumera. Appuyez à nouveau sur le bouton « MAX » pour passer en mode d'affichage cyclique triphasé, et le voyant MAX s'éteint.

Étape 3 : Fonctionnement manuel du démarrage/arrêt du ventilateur

Lorsque le démarrage/arrêt automatique n'est pas activé, appuyez sur le bouton « MANUEL » pour forcer le démarrage du ventilateur. Le voyant manuel et le voyant du ventilateur s’allumeront tous deux. Appuyez à nouveau sur le bouton « MANUEL » pour arrêter le ventilateur et tous les indicateurs d'affichage s'éteindront.

Étape 4 : Enquête et modification de la valeur de réglage des paramètres

Appuyez sur le bouton « SET ». L'écran affiche "P-000" comme mot de passe initial. Modifiez le mot de passe en "P-101". Appuyez sur le bouton « SET » pour régler les paramètres sur 1. Le paramètre n° 1-080 représente la température d'arrêt automatique du ventilateur (par défaut d'usine : 70 ℃ ou 80 ℃). Le paramètre n° 2-100 représente la température de démarrage automatique du ventilateur (par défaut : 90 ℃ ou 100 ℃). Le paramètre n° 3-130 représente la température d'alarme de surchauffe de la bobine (par défaut d'usine : 130 ℃). Le paramètre n° 4-150 représente la température de déclenchement de la bobine (par défaut : 150 ℃).

Pendant tout le processus de paramétrage, si aucun bouton n'est actionné pendant 10 secondes consécutives, le contrôleur quittera automatiquement l'interface de paramétrage et reviendra à l'interface d'affichage normale de la température.

Étape 5 : Récupérer et afficher les enregistrements d'opérations historiques

Appuyez sur le bouton "ENREGISTRER". L'écran affiche « HL1-0 », représentant la récupération de l'enregistrement de mise hors tension le plus récent. Continuez à appuyer sur le bouton « ENREGISTREMENT » et l'écran affichera séquentiellement les enregistrements les plus récents pour la phase A, la phase B et la phase C. Lors de la visualisation des enregistrements d'opération, s'il n'y a aucune opération pendant 20 secondes consécutives, l'écran reviendra automatiquement à l'interface d'affichage normale de la température.

Les avantages de l'utilisation correcte d'un régulateur de température de transformateur de type sec

I. Assurer la sécurité du fonctionnement de l'équipement

① Empêche la surchauffe du bobinage : le contrôleur de température surveille la température du bobinage en temps réel. Lorsque la température approche la limite de tenue du matériau isolant (155 ℃ pour la classe F, 180 ℃ pour la classe H), il émet une alarme de surchauffe ou une commande de déclenchement, évitant ainsi efficacement les courts-circuits entre spires, les ruptures d'isolation ou même les accidents d'incendie causés par une surchauffe.

② Fournit une alerte précoce des défauts potentiels : en observant si les températures triphasées sont équilibrées et si le taux d'augmentation de la température est anormal, des problèmes tels qu'une panne de ventilateur, un fonctionnement en surcharge et une mauvaise ventilation peuvent être détectés tôt, étouffant ainsi les accidents potentiels dans l'œuf.

II. Prolonger la durée de vie du transformateur

③ Ralentit le vieillissement de l'isolation : le taux de vieillissement des matériaux d'isolation des transformateurs de type sec est directement lié à la température : pour chaque 8 à 10 ℃ dépassant la limite nominale, la durée de vie est réduite de moitié. Un réglage correct du contrôleur de température (par exemple, le ventilateur démarre à 100 ℃ et s'arrête à 80 ℃) maintient la température de l'enroulement dans une plage raisonnable, garantissant une durée de vie de 30 ans.

④ Évite les chocs thermiques inutiles : les fluctuations de température fréquentes et drastiques exacerbent la dilatation et la contraction des matériaux isolants, entraînant des microfissures. Le contrôleur de température maintient une température relativement stable en contrôlant avec précision le démarrage/arrêt du ventilateur.

III. Améliorer l’économie opérationnelle

⑤ Économie d'énergie et réduction de la consommation : le ventilateur démarre automatiquement lorsque la température atteint 100 ℃ et s'arrête automatiquement à 80 ℃, empêchant un fonctionnement inefficace prolongé du ventilateur et économisant la consommation d'énergie électrique. Un seul ventilateur consomme généralement plusieurs centaines de watts pour un kilowatt ; le démarrage/arrêt à la demande peut permettre d'économiser des coûts d'électricité considérables chaque année.

⑥ Améliore la fiabilité de l'alimentation électrique : empêche les pannes de courant imprévues causées par un déclenchement par surchauffe, garantissant ainsi une alimentation électrique normale pour la production et la vie quotidienne. Pour les emplacements de charge principaux tels que les centres de données et les hôpitaux, le fonctionnement fiable du contrôleur de température est directement lié à la continuité de l'alimentation électrique.

IV. Réduire les coûts d’exploitation et de maintenance

⑦ Permet un fonctionnement sans surveillance : les contrôleurs de température intelligents disposent de fonctions de surveillance automatique, de contrôle automatique, d'alarme de défaut et de communication à distance (interface RS485), et peuvent être intégrés dans les systèmes d'automatisation de la distribution d'énergie, réduisant considérablement la fréquence des inspections manuelles.

⑧ Permet une localisation rapide des défauts : la fonction « boîte noire » du contrôleur enregistre la température de l'enroulement triphasé et l'état de fonctionnement avant une panne de courant, permettant au personnel de maintenance d'analyser rapidement la cause des défauts et de raccourcir le temps de réparation.
