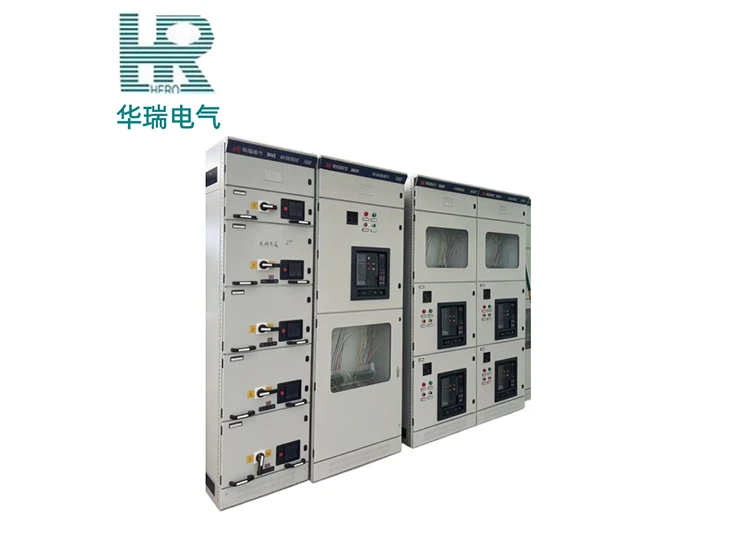

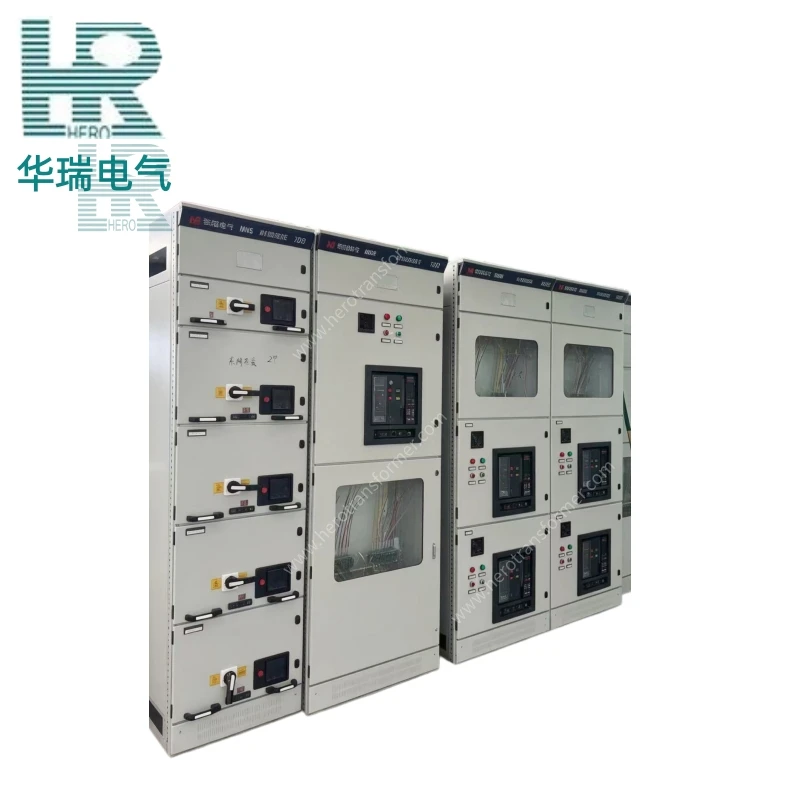

L'appareillage basse tension débrochable MNS est un appareillage basse tension modulaire assemblé en usine à l'aide de modules standards (ci-après dénommé « l'appareil »). Ses spécifications techniques sont conformes aux normes CEI 439 « Ensembles d'appareillages et d'appareillages basse tension » et GB 7251 « Assemblages d'appareillages et d'appareillages basse tension ». Il convient à la conversion, à la distribution et au contrôle de puissance dans les systèmes électriques avec une fréquence CA de 50 à 60 Hz et une tension de fonctionnement nominale jusqu'à 660 V CA. Il est largement utilisé dans diverses applications, notamment :
➤Centrales électriques et sous-stations
➤ Entreprises pétrochimiques, métallurgiques, laminage d'acier, industrie légère, textile et autres entreprises industrielles et minières
➤Communautés résidentielles et immeubles de grande hauteur

Partager:
Principales caractéristiques du produit

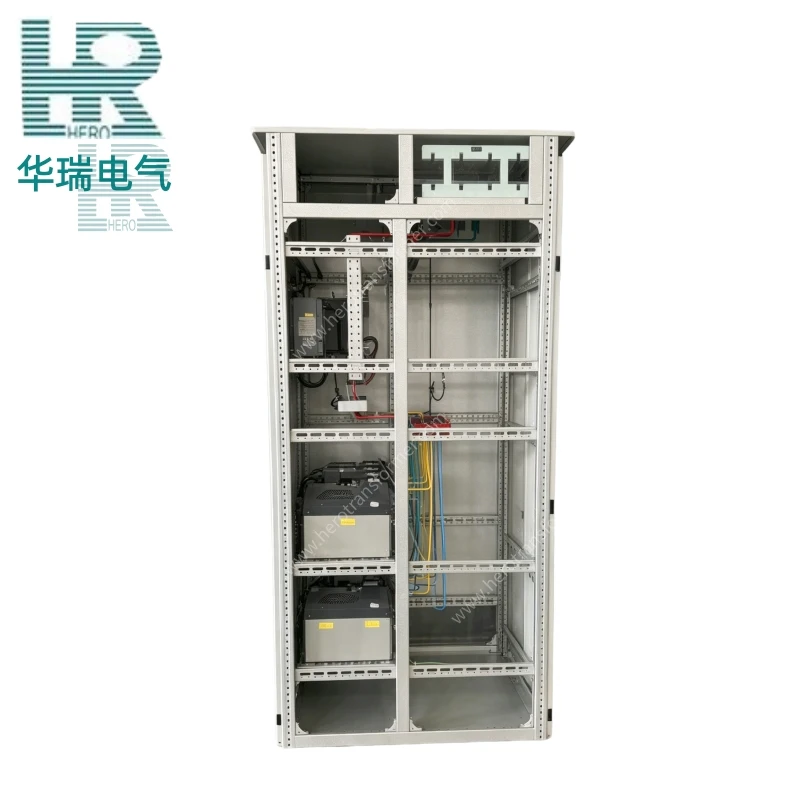

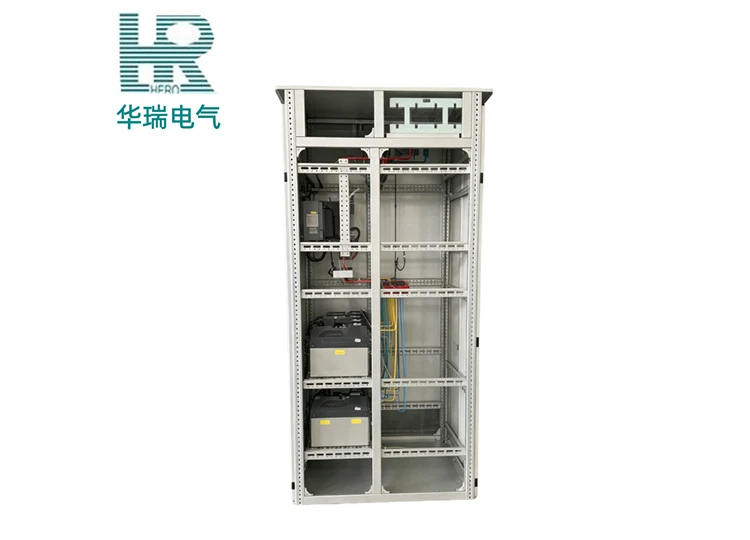

Structure du cadre de base

Le cadre de base du dispositif est une structure d'assemblage modulaire. Tous les composants structurels de la charpente sont galvanisés et fixés ensemble à l'aide de vis de verrouillage autotaraudeuses ou de vis à angle vertical de qualité 8.8 pour former la charpente de base. Selon les différentes exigences du schéma, les portes correspondantes, les plaques de fermeture, les cloisons, les supports de montage, ainsi que les jeux de barres, les unités fonctionnelles et d'autres composants sont ajoutés pour assembler un appareil complet. Les dimensions des composants et des compartiments à l'intérieur de l'appareil sont modularisées (unité module E = 25 mm, idem ci-dessous).

Power Center (ci-après dénommé PC)

Le PC est divisé en quatre compartiments :
Compartiment de jeu de barres horizontal : situé à l'arrière de l'armoire
Compartiment des unités fonctionnelles : Situé en partie supérieure avant ou sur le côté avant gauche du coffret
Compartiment pour câbles : situé dans la partie inférieure avant ou sur le côté avant droit de l'armoire.
Compartiment du circuit de commande : situé dans la partie supérieure avant de l'armoire
Mesures de séparation : Le compartiment jeu de barres horizontal est séparé du compartiment des unités fonctionnelles et du compartiment câbles par des panneaux sandwich mélamine-phénolique ou des plaques d'acier. Le compartiment du circuit de commande est séparé du compartiment des unités fonctionnelles par des couvercles moulés en mousse de polyuréthane ignifuge.
Courant de fonctionnement nominal de la barre omnibus verticale :
MCC de type débrochable pour fonctionnement simple face ou double face : jusqu'à 800 A
Type amovible (fixe) : jusqu'à 1 000 A
MCC pour fonctionnement unilatéral avec profondeur d'armoire de 1 000 mm : 800-2 000 A

Tableau des paramètres du produit (personnalisation disponible)

Nom du paramètre

Unité

Valeur

Modèle



Série MNS (personnalisation prise en charge)

Tension de fonctionnement nominale

V

380 660

Tension d'isolement maximale

V

660

Courant de travail nominal

Jeu de barres horizontal

UN

630~5000

Jeu de barres vertical

UN

1000/MAX

Courant de tenue du jeu de barres

KA/1s

50~100

Courant de pointe du jeu de barres

KA

250 Valeur efficace

Courant de crête de courte durée du bus vertical

Modèle standard

KA

90 maximum

Type renforcé

KA

130 maximum

Coquille

Classe de protection du boîtier

/

IP130 IP40

Dimension hors tout (L*H*D)

mm

(600~1000)*2200*(600~1000)

Composition du composant principal
01

Enceinte

Fabriqué en tôle d'acier plaqué aluminium-zingage avec cadre en section C et structure modulaire de 25 mm. Divisé en compartiment de jeu de barres, compartiment d'unité débrochable, compartiment de câbles et compartiment de bornes auxiliaires. Haute résistance et résistance à la corrosion.

02

Unité débrochable

Structure modulaire débrochable à trois positions : connecté, test et déconnecté. Les unités de même spécification sont entièrement interchangeables, facilitant ainsi un entretien facile et un remplacement rapide.

03

Circuit conducteur primaire

Comprend un jeu de barres horizontal, un jeu de barres vertical et des bornes de sortie. Tous les points de connexion sont plaqués argent pour réduire la résistance de contact et garantir la capacité de transport de courant.

04

Transformateurs d'instruments

Comprend les transformateurs de courant et les transformateurs de tension, installés dans le compartiment de câbles ou dans l'armoire d'arrivée, utilisés pour la mesure, la protection et la fourniture de signaux de tension.

05

Système de protection de mise à la terre

Le jeu de barres de mise à la terre principal traverse toute l’armoire, avec des bornes de mise à la terre indépendantes pour chaque unité. Les unités débrochables maintiennent la continuité de la mise à la terre dans les trois positions.

06

Appareils de mesure et de contrôle intelligents

Comprend des instruments intelligents, des protecteurs de moteur et des modules de communication, permettant des fonctions de mesure, de protection et de surveillance à distance.

07

Mécanisme de verrouillage

Verrouillage de position de l'unité débrochable et verrouillage de la poignée de fonctionnement, empêchant l'insertion ou le retrait sous charge et empêchant l'entrée dans les compartiments sous tension, éliminant ainsi les erreurs de fonctionnement.

08

Dispositifs de décompression et de protection

Des canaux de décompression sont prévus au sommet des compartiments de jeux de barres et de câbles, évacuant les gaz à haute pression en cas de panne. Niveau de protection maximal IP54.

Avantages du produit et durée de vie

1. Avantages principaux du produit

Conception modulaire, configuration flexible : basé sur un module de 25 mm, il peut être configuré de manière flexible en différentes solutions pour répondre à diverses exigences de distribution d'énergie. Les unités débrochables ont des spécifications uniformes avec une forte interchangeabilité, facilitant ainsi une expansion et une modification faciles.

Structure compacte, gain de place : utilise des unités débrochables standardisées, avec une seule armoire pouvant accueillir jusqu'à 36 circuits, ce qui permet d'économiser considérablement de l'espace au sol dans la salle de distribution et de réduire les coûts de construction civile.

Isolation des défauts sûre et fiable : chaque compartiment fonctionnel est séparé indépendamment pour empêcher la propagation des défauts entre les compartiments. Les canaux de décompression éloignent l’énergie de l’arc, garantissant ainsi la sécurité du personnel. Niveau de protection maximal IP54.

Forte interchangeabilité des unités débrochables : les unités débrochables de même spécification sont entièrement interchangeables. En cas de panne, l'alimentation peut être rétablie en remplaçant directement l'unité défectueuse par une unité de rechange, éliminant ainsi le besoin de réparations en cas de panne de courant et réduisant les temps d'arrêt.

Verrouillage mécanique complet : les unités débrochables ont trois positions (connectées, testées, déconnectées) avec indication de position claire et verrouillage. Des verrouillages fiables entre la poignée de commande et les positions empêchent un fonctionnement incorrect.

Capacité de transport de courant élevé : courant de jeu de barres horizontal jusqu'à 6 300 A, avec un courant de tenue de courte durée jusqu'à 100 kA, répondant aux exigences exigeantes de la distribution d'énergie de haute capacité et des systèmes à courant de court-circuit élevé.

Entretien pratique, faible coût d'exploitation : la structure débrochable facilite l'entretien et le remplacement. Les pièces standardisées ont une forte interchangeabilité, réduisant ainsi la pression sur les stocks de pièces de rechange et les coûts d'exploitation.

Niveau d'intelligence élevé : peut être équipé d'instruments intelligents, de protecteurs de moteur et d'interfaces de communication, permettant une surveillance à distance, une alarme de panne et une gestion de la consommation d'énergie, adaptables aux systèmes de distribution d'énergie numériques.

2. Durée de vie

Dans des conditions de fonctionnement standard et une utilisation appropriée, la durée de vie globale de conception du tableau basse tension MNS peut atteindre 20 à 25 ans. Le boîtier, constitué d'une tôle d'acier plaquée aluminium-zingage avec un cadre en section C, offre une excellente résistance à la corrosion et peut atteindre une durée de vie de plus de 30 ans. Le mécanisme d'insertion de l'unité débrochable a une durée de vie mécanique de plus de 5 000 opérations et les unités de même spécification sont entièrement interchangeables. Le disjoncteur a une durée de vie mécanique de 10 000 à 20 000 manœuvres. Les transformateurs de mesure ont une durée de vie de 15 à 20 ans, tandis que les instruments intelligents et les dispositifs de protection ont une durée de vie d'environ 10 à 15 ans.

Normes d'entretien quotidien et de sécurité
Maintenance de routine et normes de sécurité

1. Entretien quotidien

Inspection de l'environnement et de l'apparence : vérifiez chaque semaine si la surface de l'armoire est déformée ou rouillée, observez s'il y a des corps étrangers ou une accumulation d'eau à l'intérieur de l'armoire, et si la température et l'humidité de la salle de distribution se situent dans les plages spécifiées.

Surveillance des paramètres de fonctionnement : observez si les lectures de courant et de tension de chaque unité débrochable sont normales, si les voyants et les instruments s'affichent correctement et s'il y a des signaux d'alarme anormaux.

Inspection de l'unité débrochable : vérifiez mensuellement si la poignée de l'unité débrochable est en place, si l'indication de position est précise, si les opérations d'insertion et de retrait sont fluides et si les unités de même spécification s'échangent correctement.

Inspection du serrage : Tous les six mois, vérifiez si les boulons de connexion du jeu de barres, les bornes entrantes/sorties et les fils de terre sont desserrés et si les bornes du circuit secondaire sont sécurisées.

Inspection du système de mise à la terre : Vérifiez tous les six mois si le jeu de barres de terre principal et les bornes de terre de chaque unité sont connectés de manière fiable et si la résistance de terre répond aux exigences (≤4Ω).

Tests préventifs : effectuez des tests préventifs tous les 1 à 3 ans, y compris des tests de résistance d'isolement, des tests de résistance de boucle et une vérification du réglage des dispositifs de protection.

Maintenance de routine et normes de sécurité

2. Règles de sécurité

Principe de fonctionnement hors tension : Avant de commencer les travaux, vérifiez que l'unité débrochable est en position déconnectée ou que l'alimentation électrique en amont est déconnectée. Suivez strictement les procédures de coupure de courant, de vérification de la tension et d'installation du fil de terre.

Norme de fonctionnement des unités débrochables : Il est strictement interdit de retirer ou d'insérer une unité débrochable sous charge. La commutation de position ne peut être effectuée qu'après l'ouverture du disjoncteur. Maintenez une position debout correcte pendant le fonctionnement.

Vérification de la tension et mise à la terre : Avant d'entrer dans le compartiment des câbles ou de contacter les conducteurs, utilisez un détecteur de tension pour vérifier l'absence de tension. Ce n'est qu'après confirmation de l'absence de tension que le travail peut commencer. Installez des fils de terre si nécessaire.

Équipement de protection individuelle : Les opérateurs doivent détenir des certificats valides et travailler conformément à la réglementation. Portez des chaussures isolées et des gants isolants et tenez-vous debout sur un tapis isolant pendant le fonctionnement.

Procédure de remplacement de l'unité débrochable : Avant de remplacer une unité débrochable défectueuse, vérifiez que l'unité de rechange a les mêmes spécifications. Tirez l'unité défectueuse vers la position déconnectée, retirez-la, insérez l'unité de rechange et poussez-la vers la position connectée.

Exigences relatives au dossier de maintenance : après chaque opération de maintenance, complétez les dossiers de maintenance comprenant la date de maintenance, le contenu de la maintenance, les problèmes détectés et les résultats de la manipulation. Etablir les dossiers d'équipement.

Applications industrielles courantes

① Centrales électriques : systèmes de distribution d'énergie auxiliaire

② Sous-stations : réception et distribution d'énergie

③ Entreprises industrielles et minières : distribution d'énergie industrielle et contrôle de moteurs dans les secteurs pétrolier, chimique, métallurgique, etc.

④ Infrastructure : Aéroports, quais, gares ferroviaires, centres de radio et de télévision

⑤ Secteur du bâtiment : immeubles de grande hauteur, complexes commerciaux, centres de données

⑥ Nouvelle énergie : intégration de systèmes photovoltaïques et de stockage d'énergie

Considérations clés

1. Risques environnementaux

1. Risque d'humidité et de condensation : une humidité élevée provoque de la condensation sur les pièces isolantes à l'intérieur de l'armoire, réduisant ainsi la résistance de l'isolation et conduisant facilement à un contournement superficiel ou à une décharge dans l'air.

2. Risque de contamination par la poussière : la poussière conductrice s'accumule sur les isolateurs et les surfaces des boîtes de contacts, raccourcissant la ligne de fuite et pouvant provoquer des courts-circuits ou une décharge partielle.

3. Risque de surchauffe à haute température : Une mauvaise ventilation ou une température ambiante excessive entraîne une augmentation de la température à l'intérieur de l'armoire au-delà des limites, accélérant le vieillissement de l'isolation et l'endommagement des composants.

4. Risque d'impact dû aux vibrations : La proximité de gros équipements vibrants peut entraîner le desserrage des fixations et le déplacement du camion, affectant ainsi la fiabilité du verrouillage.

2. Restrictions d'installation

1. Température de l'air ambiant : Pas supérieure à +40°C et pas inférieure à -5°C, avec une température moyenne sur toute période de 24 heures ne dépassant pas +35°C.

2. Conditions atmosphériques : Air pur. L'humidité relative ne doit pas dépasser 50 % à une température maximale de +40 °C. Une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90 % à +20 °C, mais il convient de tenir dûment compte de la possibilité qu'une condensation modérée puisse occasionnellement se produire en raison de variations d'humidité.

3. Altitude : Ne dépassant pas 2 000 m.

4. Conditions de transport et de stockage : L'appareil peut être transporté et stocké dans une plage de température comprise entre -25°C et +55°C. Une exposition de courte durée (ne dépassant pas 24 heures) jusqu'à +70°C est autorisée. Dans ces conditions de température extrêmes, l'appareil ne subira aucun dommage irréversible et devra être capable de fonctionner normalement dans des conditions normales.

5. Conditions non standard : Si les conditions de fonctionnement ci-dessus ne peuvent pas être respectées, le problème doit être résolu par négociation entre l'utilisateur et le fabricant.

6. Applications spéciales : Lorsque l'appareil doit être utilisé sur des plates-formes pétrolières offshore et des centrales nucléaires, un accord technique distinct doit être signé.

Instructions de commande de produits utilisateur

En raison des caractéristiques uniques du meuble, le devis de ce produit nécessite certains paramètres techniques. La personnalisation pleine dimensionnelle est également prise en charge. Les principales instructions de commande sont les suivantes :

1. Schéma du circuit principal et schéma du système unifilaire ;
2. Schéma schématique ou schéma de câblage du circuit secondaire ;
3. Schéma d'agencement de l'appareillage et plan d'implantation de la salle de distribution ;
4. Spécifications détaillées et quantités de tous les équipements électriques installés dans chaque unité d'appareillage ;
5. Fournissez le courant de fonctionnement et le courant de court-circuit du jeu de barres horizontal. Les spécifications du jeu de barres doivent être sélectionnées en fonction de la norme d'usine (spécifications du jeu de barres standard d'usine : 10 × 30 × 2 ; 10 × 60 × 2 ; 10 × 80 × 2 ; 10 × 60 × 4 ; 10 × 80 × 2 × 2 ; 10 × 60 × 4 × 2). Si les spécifications des jeux de barres ne sont pas spécifiées, elles doivent être déterminées par le fabricant ; Pour le système de jeu de barres L1, L2, L3, PE ou L1, L2, L3, PEN, s'il n'est pas spécifié, cela doit être déterminé par le fabricant ;
6. Fournissez le nom opérationnel de chaque circuit (limité à 10 caractères). Si cela n’est pas fourni, le fabricant doit fournir des plaques signalétiques vierges ;
7. Niveau de protection du boîtier de l'appareillage (IP30, IP40) et si le fond de l'armoire doit être scellé. S’il n’est pas spécifié, le niveau de protection doit être IP30 avec le fond de l’armoire non scellé ;
8. Couleur de la peinture de surface de l'appareillage. S’il n’est pas spécifié, il doit être gris beige (米灰色).
