Transformateurs miniers au Chili

L'entreprise minière avait besoin de transformateurs de plusieurs modèles, configurations et formes de montage. Les demandes de personnalisation détaillées sont répertoriées comme suit :

Rapports de tension multiples :  13,2/0,4 kV,  8,8/0,4 kV,  7,2/0,4 kV,  4,16/8,8 kV,  4,16/0,4 kV

Diverses spécifications de montage : montage au sol, montage sur poteau de sac à dos, montage sur poteau en traverse

Large gamme de capacités nominales : 10kVA, 75kVA, 100kVA, 150kVA, 600kVA, 2000kVA, 2500kVA, 3500kVA

Exigences en matière d'accessoires personnalisés

Bagues anti-pollution adaptées aux environnements poussiéreux

Boîtes de câbles haute et basse tension pour les unités sélectionnées

Protection contre les déclenchements en cas de surchauffe en option

Taille d'ouverture personnalisée et quantité de traversées basse tension

Pour répondre aux exigences personnalisées complètes, y compris divers rapports de tension, méthodes de montage, capacités et conditions minières poussiéreuses difficiles, notre société a adopté une stratégie de livraison de sélection de paramètres matriciels + conception structurelle adaptée à la scène + composants de noyau renforcés, garantissant que chaque transformateur correspond précisément aux conditions d'alimentation électrique minière et aux normes de construction sur site.

1. Analyse de la demande et confirmation du dessin

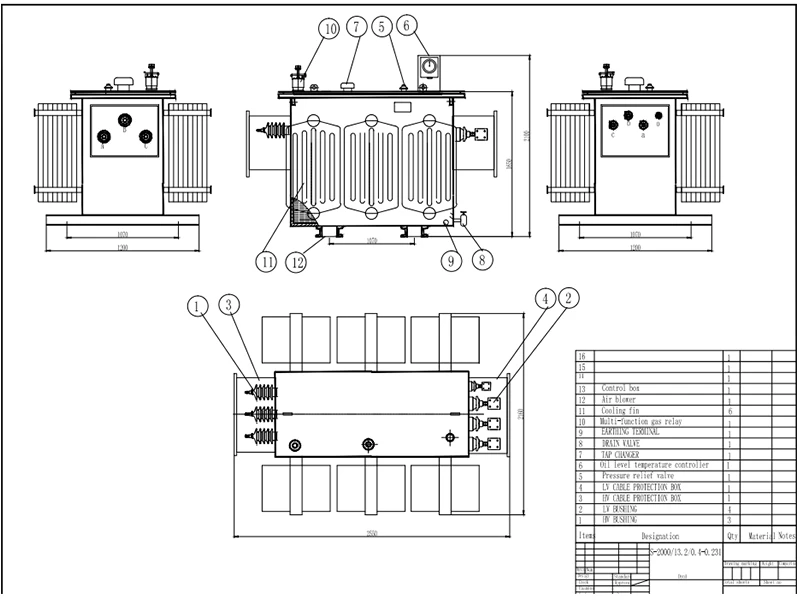

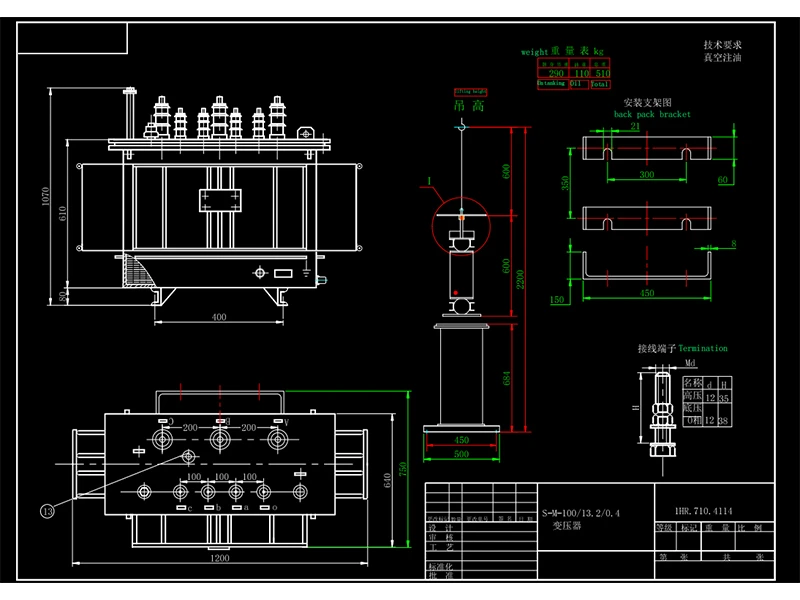

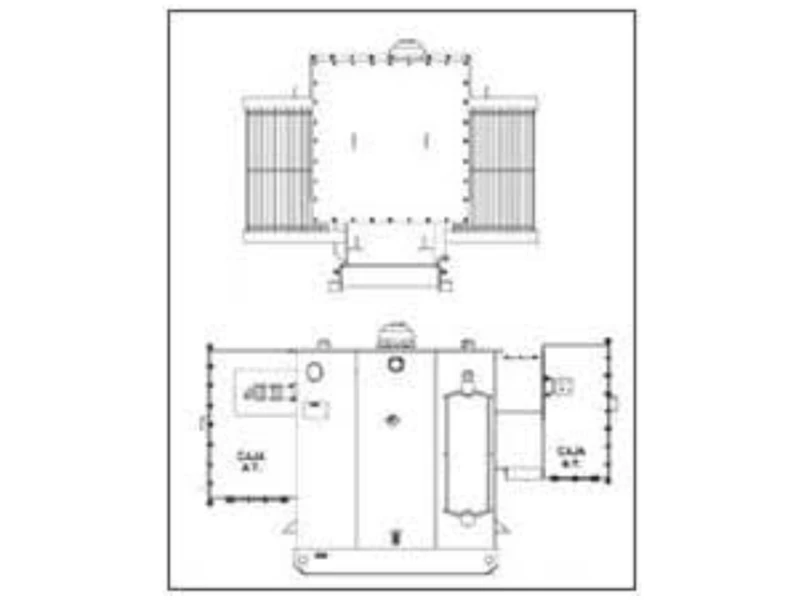

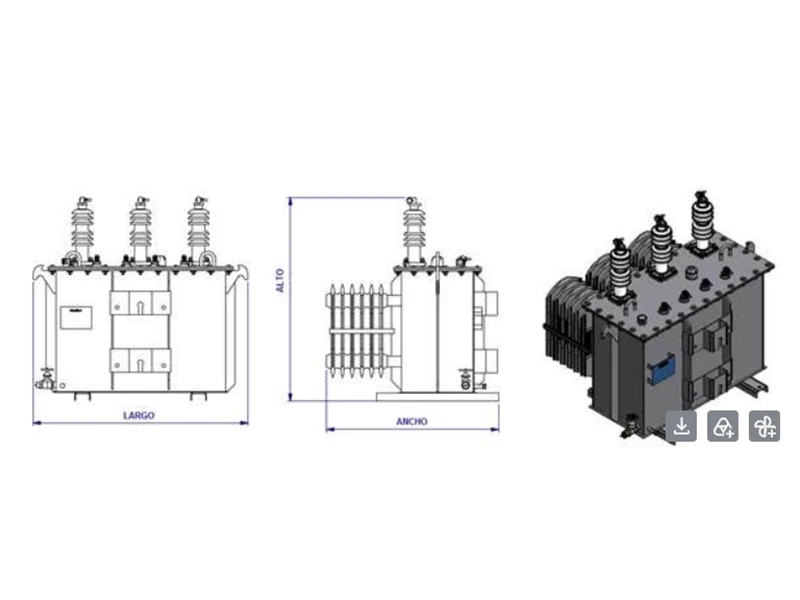

Toutes les exigences techniques détaillées ont été vérifiées à plusieurs reprises avant la production. Les grandes lignes complètes et les dessins de fabrication ont été émis et approuvés par le client avant la production en série.

2. Conception structurelle adaptée à la scène pour différents types de montage

Des solutions de modification structurelle personnalisées ont été développées pour les trois types de montage courants :

Transformateurs au sol : équipés d'une base en acier et de boulons d'ancrage pour la fixation. Des coussinets amortisseurs réglables en hauteur sont installés sur la base pour s'adapter aux surfaces inégales du sol minier. Un robinet de vidange d’huile d’urgence est installé au fond du réservoir pour répondre aux normes de sécurité incendie. Pour les modèles de grande capacité (≥2 000 kVA), les radiateurs divisés sont configurés pour faciliter le transport et l'assemblage sur site.

Transformateurs dos à dos sur poteau : Spécialement conçus pour l'alimentation électrique en extrémité de lignes aériennes. La structure du réservoir légère et compacte réduit la largeur totale du noyau, avec des plaques à pattes arrière double face pour la connexion par cerceau. Des arceaux assortis sont fournis pour des diamètres de poteaux de Φ190 mm, Φ230 mm, Φ350 mm, etc. Des lignes haute et basse tension partent du bas latéral pour une connexion facile avec les câbles aériens descendants.

Transformateurs montés sur poteau de traverse : supports de traverse inférieurs renforcés avec entraxe réglable pour s'adapter à des combinaisons de traverses de différents espacements de poteaux. Des fixations anti-desserrage doubles (contre-écrous + goupilles fendues) sont utilisées entre la base du transformateur et les supports pour empêcher le desserrage des écrous causé par les vibrations du vent à long terme.

3. Système de protection renforcé pour environnement minier poussiéreux

Bagues anti-pollution : tous les côtés haute tension sont équipés de bagues composites en caoutchouc de silicone antisalissure ou de bagues en porcelaine à longue ligne de fuite avec une ligne de fuite ≥31 mm/kV (basée sur la tension de fonctionnement maximale), répondant au niveau de pollution de classe III et maintenant une distance de contournement d'isolation suffisante en cas d'accumulation de poussière.

Enceinte de cuve étanche : Cuve et couvercle hermétiquement fermés sans conservateur pour réduire les points d'étanchéité. Le changement de volume de l'huile du transformateur est compensé par des parois ondulées, empêchant la poussière de pénétrer dans le réservoir par les respirateurs.

Boîtes de câbles en option : les boîtes de câbles extérieures IP54 sont installées sur les unités soumises à des exigences en matière de boîtes de câbles, avec un espace de câblage interne suffisant et des presse-étoupes pour obtenir une étanchéité à l'eau et à la poussière.

4. Système de protection et de surveillance contre les déclenchements en cas de surchauffe

Système de protection à double contrôle de température :

Protection primaire : Relais de température montés côté basse tension (réglage réglable : alarme 80°C / déclenchement 95°C), avec sondes de température insérées dans des tubes de mesure de température sur le couvercle du réservoir.

Protection améliorée en option : résistance thermique en platine Pt100 pré-intégrée à l'intérieur des enroulements, connectée à des contrôleurs de température intelligents pour un affichage en temps réel de la température des enroulements via DCS à distance et des contacts de déclenchement passifs pour les disjoncteurs en amont.

Les traversées basse tension personnalisées sont fabriquées strictement selon la taille et la quantité d'ouverture spécifiées par le client, s'adaptant parfaitement aux cosses de câble basse tension ou aux connexions flexibles en cuivre existantes du client sans modification sur site.

5. Assurance qualité, inspection et livraison

Test d'acceptation en usine : chaque unité est soumise à des tests de routine complets conformément aux normes GB/T 6451 et CEI 60076, avec des rapports de test bilingues chinois-anglais fournis.

Conseils d'installation sur site : des manuels d'installation illustrés et une liste d'outils de fixation spéciaux sont fournis avec les transformateurs montés sur poteau. Un guidage vidéo à distance gratuit (WeChat / Tencent Meeting) est fourni pour les premières commandes de poteaux montés afin d'aider les équipes de construction à soulever, positionner et fixer.

Confirmation avant expédition : des vidéos panoramiques à 360 ° des transformateurs finis avec les paramètres de la plaque signalétique et des photos rémesurées des dimensions clés de l'interface sont envoyées au client pour confirmation avant expédition afin de garantir un écart dimensionnel nul à l'arrivée.

Bagues anti-pollution : tous les côtés haute tension sont équipés de bagues composites en caoutchouc de silicone antisalissure ou de bagues en porcelaine à longue ligne de fuite avec une ligne de fuite ≥31 mm/kV (basée sur la tension de fonctionnement maximale), répondant au niveau de pollution de classe III et maintenant une distance de contournement d'isolation suffisante en cas d'accumulation de poussière.

Enceinte de cuve étanche : Cuve et couvercle hermétiquement fermés sans conservateur pour réduire les points d'étanchéité. Le changement de volume de l'huile du transformateur est compensé par des parois ondulées, empêchant la poussière de pénétrer dans le réservoir par les respirateurs.

Boîtes de câbles en option : les boîtes de câbles extérieures IP54 sont installées sur les unités soumises à des exigences en matière de boîtes de câbles, avec un espace de câblage interne suffisant et des presse-étoupes pour obtenir une étanchéité à l'eau et à la poussière.

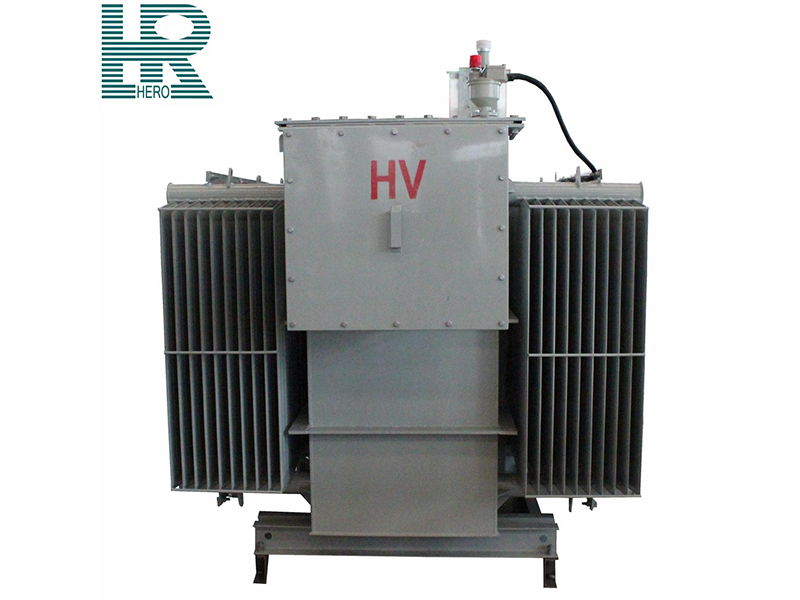

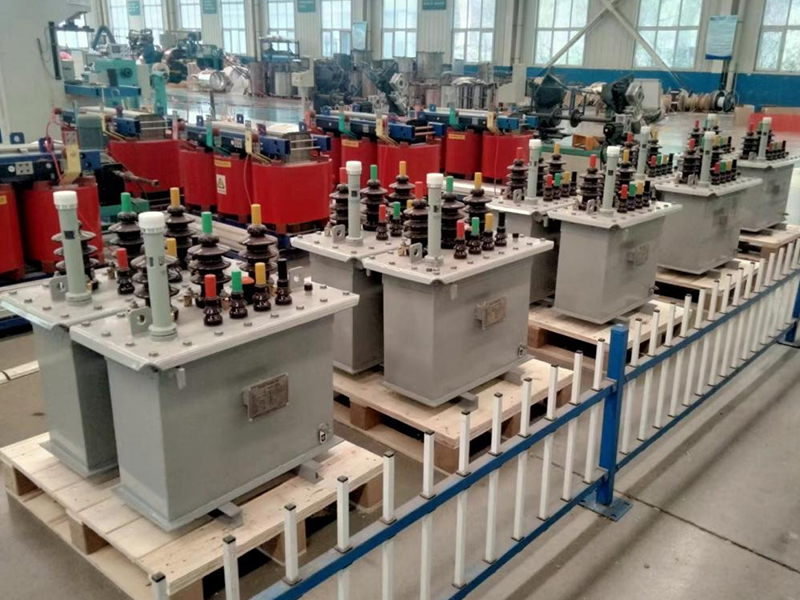

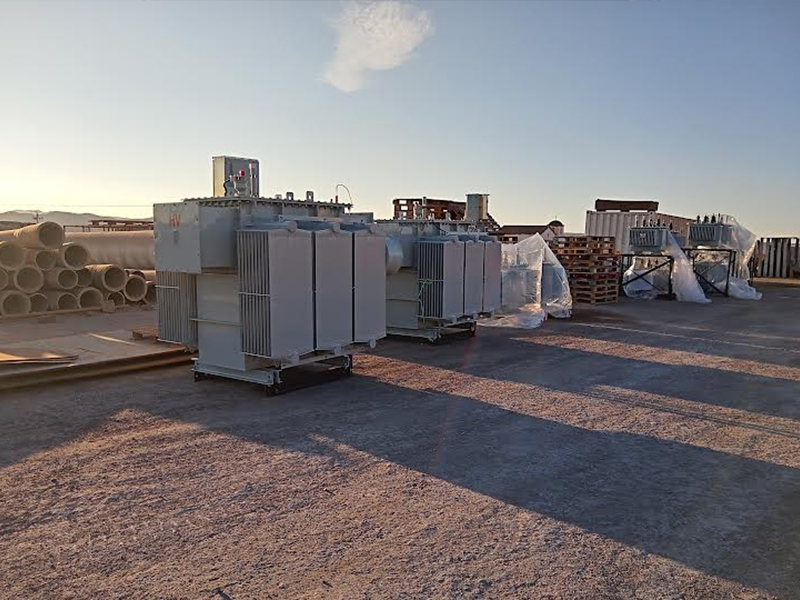

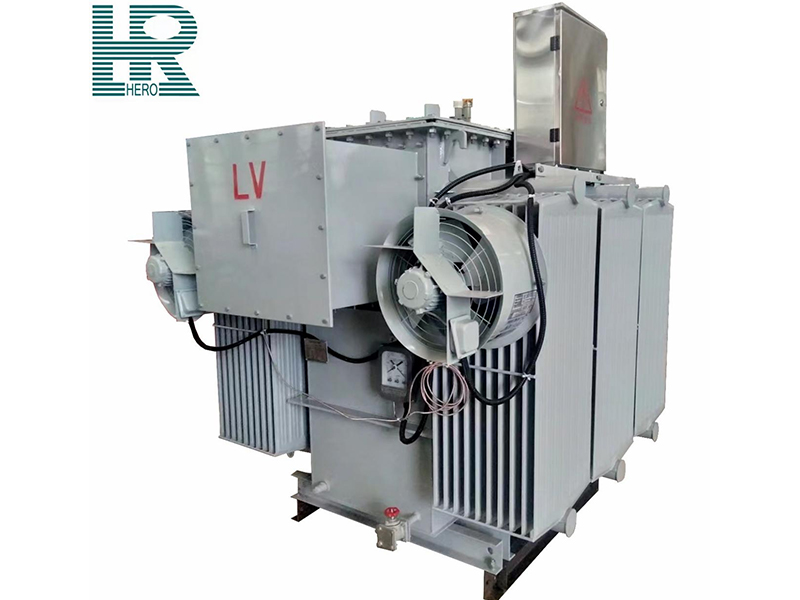

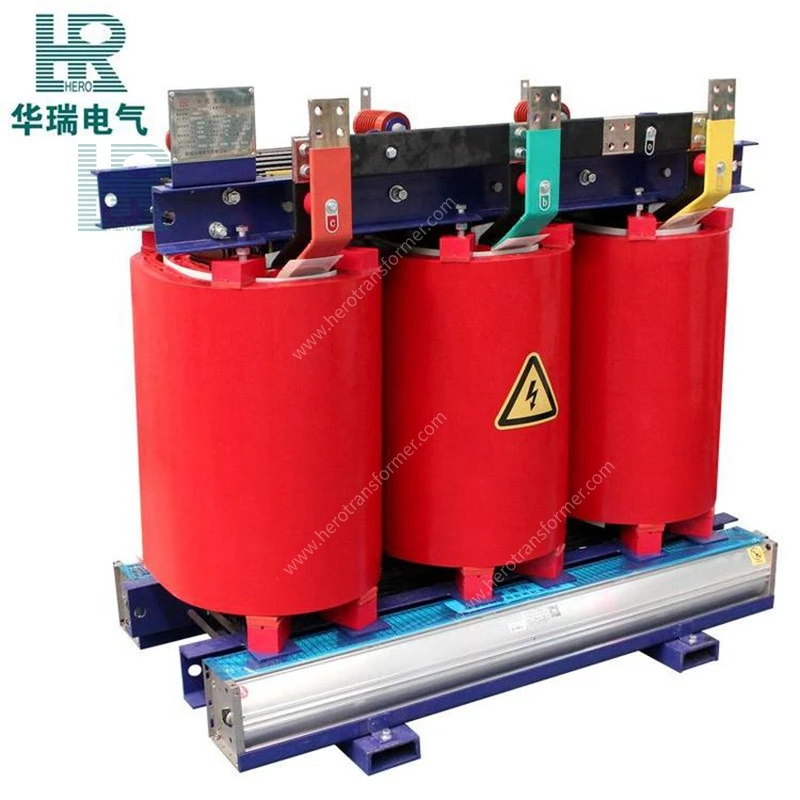

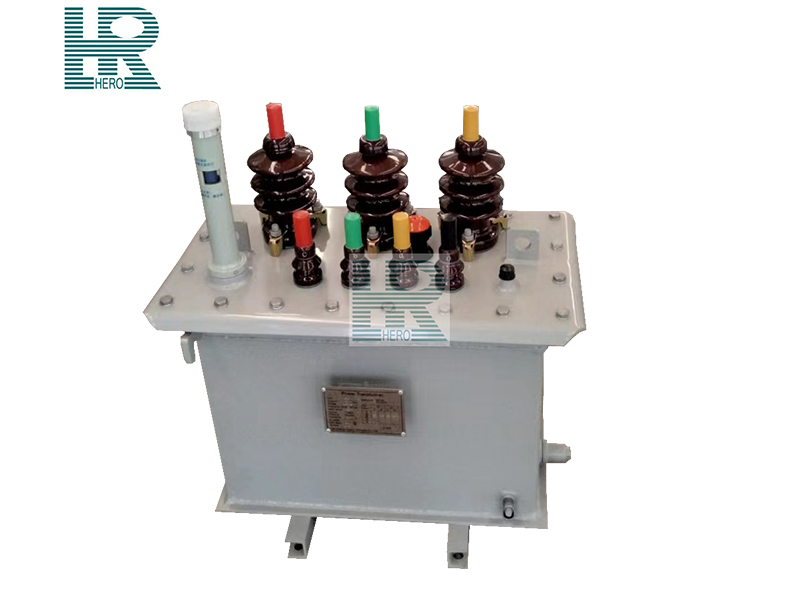

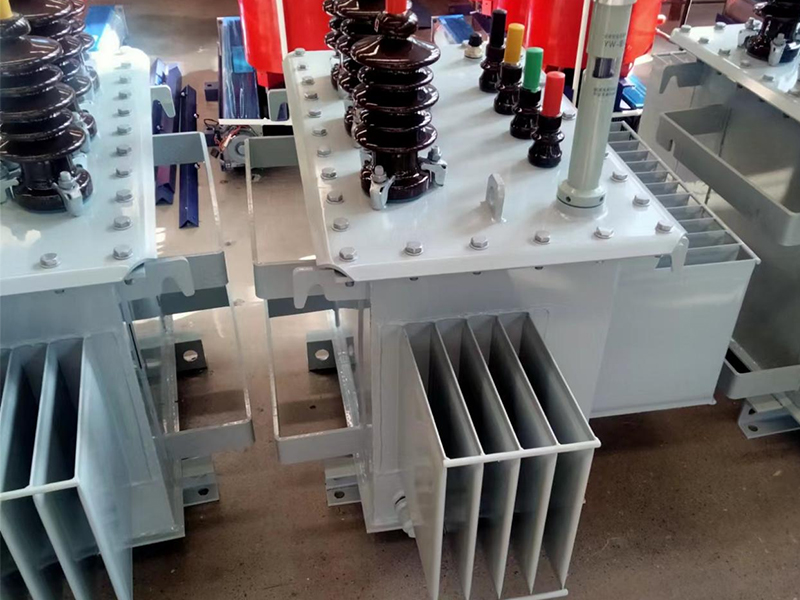

Figure 1 : Photos de différents modèles de transformateurs

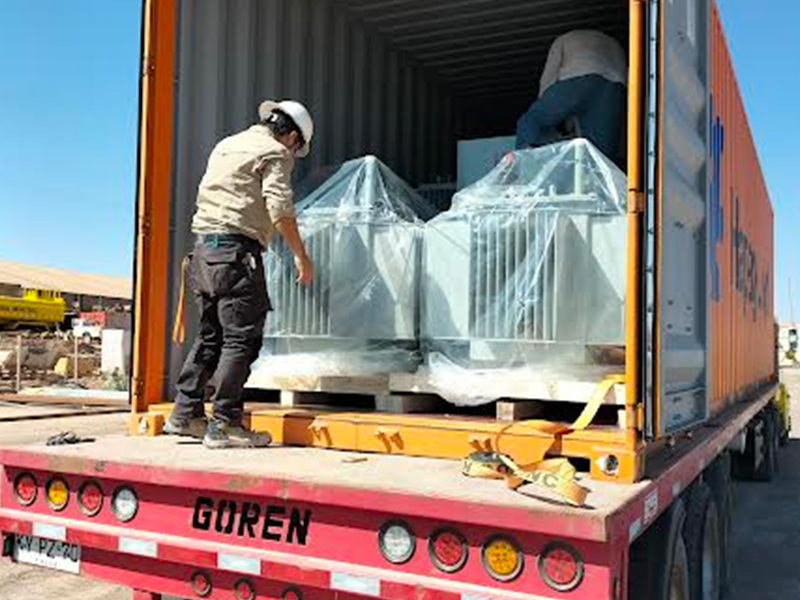

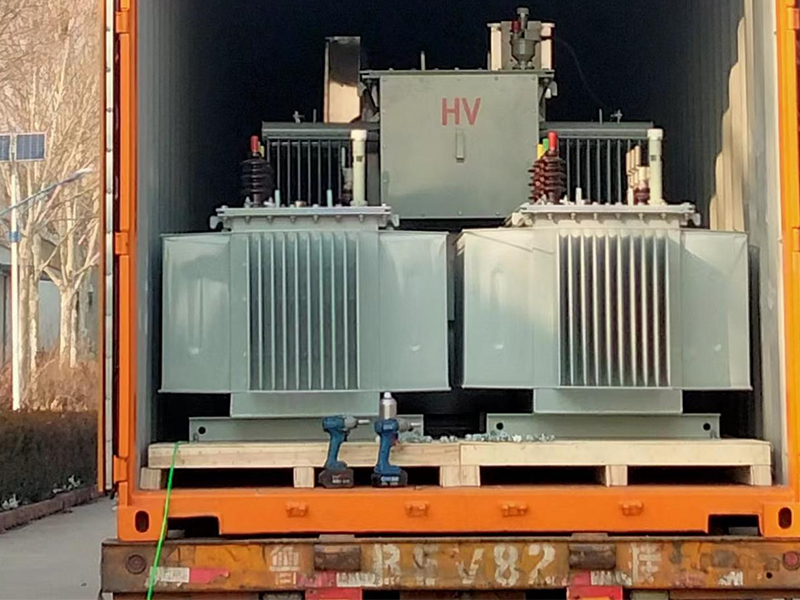

Figure 2 : Photos de la livraison des marchandises et de leur réception par le client
